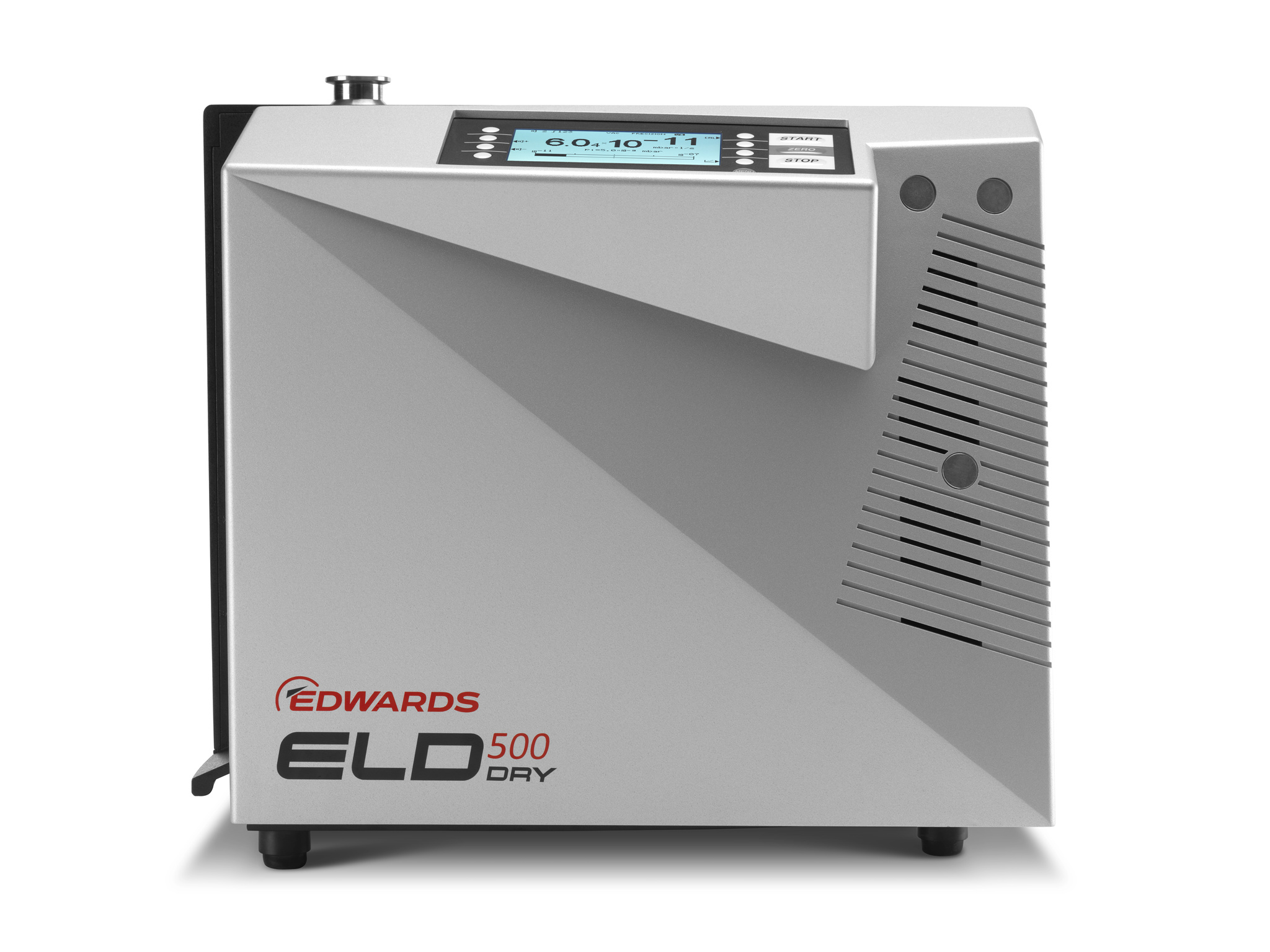

型式 ELD500シリーズ
メーカー エドワーズ(株)
この製品についての
お問い合わせはこちら

製品説明

ELD500 高精度リークディテクタは幅広いアプリケーションのリークを迅速正確に検出し、

どこでも移動できるように設計されインターフェイス制御が簡単です。

ELD500は低エネルギー消費、長期間の保証、長寿命のイオン源を特長とし、

パフォーマンスを妥協することなく優れた低コストを実現します。

「FLEX(フレックス)」、「WET(ウェット)」、「DRY(ドライ)」の3種類のモデルを備えており汎用性が高いです。

全てのモデルが厳密なポータブル漏れ検出に最適化された頑丈なターボ分子ポンプを搭載し、

あらゆるアプリケーションに最適です。



※製品画像はメーカーより許可を得て掲載しています

※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

特徴

・モバイルソリューション

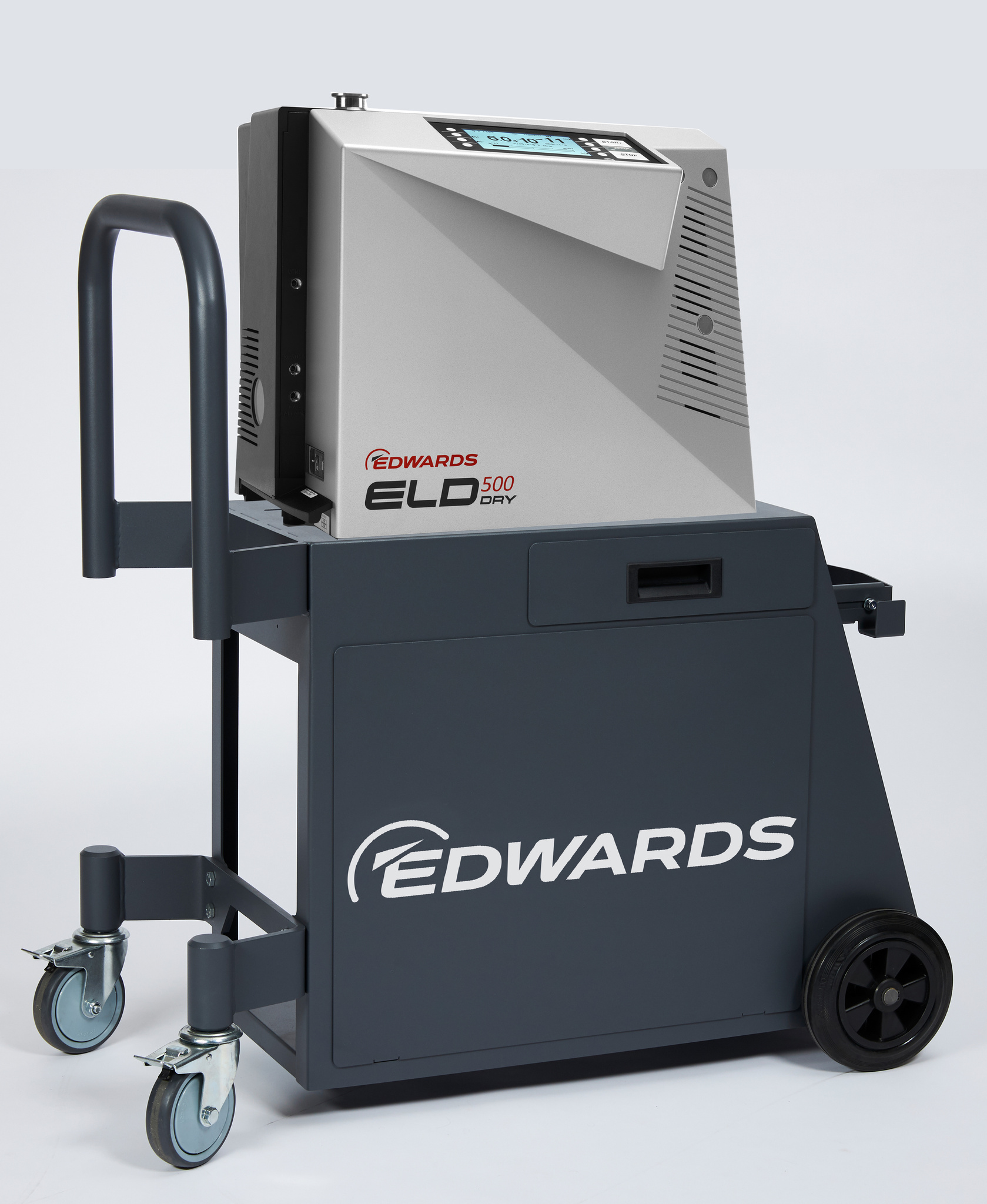

 軽量、キャリーハンドル取り付けにより、ベンチトップもしくはトロリーに搭載可能です。



・高感度

 真空モードでは≤5×10-13Pa・㎥/s(≤ 5×10-12mbar・L/s)

 スニファーモードでは≤7×10-10Pa・㎥/s(≤ 7×10-9mbar・L/s)のヘリウムリークレート測定が可能です。



・あらゆるアプリケーションにカスタマイズ可能

 油回転真空ポンプ搭載のウェット仕様、ダイアフラム型真空ポンプ搭載のドライ仕様、

 バックポンプなしのフレックス仕様から選択可能です。



・パーシャルフローキット

 ウェット仕様・フレックス仕様は、大量の混入した流量を効果的に排気対応が可能です。



・正確なピンポイントリーク

 標準的なスニファーライン4mで操作が可能です。

 スニファー拡張インターフェイスの使用で最大50mまで使用可能です。



・フレキシブルリモートコントロールオプション

 ローカルグラフィック表示のカラータッチスクリーンコントロール。

 スピーカーまたはヘッドフォンからの音声漏れ表示

 ローカルメモリーまたはUSBメモリへのデータロギング

 有線または無線モデルが選択可能です。

 最大10台のリークディテクターを同時にコントロール可能な無線モデル。

ELD500(ウェット)仕様

最小検知可能ヘリウムリークレート

 真空モード:≤5×10-13Pa・㎥/s(≤ 5×10-12mbar・L/s)

 スニファーモード:≤7×10-10Pa・㎥/s(≤ 7×10-9mbar・L/s)

最大測定可能ヘリウムリークレート

 真空モード:>1×10-2Pa・㎥/s(>0.1mbar・L/s)

測定範囲:12桁

許容最大吸気口圧力:>150Pa(15mbar)

ポンプダウン時排気速度:50Hz⇒42(2.5㎥/h) 60Hz⇒50(3㎥/h)

ファインモード時ヘリウム排気速度:3.1L/s

リークレート信号速度:<1s

起動時間:≤2min

吸気口径:NW25(KF25)

電圧:100~120Vもしくは200~240V

消費電力:420VA

保護等級:IP40

重量:40.0Kg

寸法:W495ww×D314mm×H456mm

ELD500(ドライ)仕様

最小検知可能ヘリウムリークレート

 真空モード:≤3×10-12Pa・㎥/s(≤ 3×10-11mbar・L/s)

 スニファーモード:≤7×10-10Pa・㎥/s(≤ 7×10-9mbar・L/s)

最大測定可能ヘリウムリークレート

 真空モード:>1×10-2Pa・㎥/s(>0.1mbar・L/s)

測定範囲:12桁

許容最大吸気口圧力:>150Pa(15mbar)

ポンプダウン時排気速度:50Hz⇒27(1.6㎥/h) 60Hz⇒30(1.8㎥/h)

ファインモード時ヘリウム排気速度:3.1L/s

リークレート信号速度:<1s

起動時間:≤2min

吸気口径:NW25(KF25)

電圧:100~120Vもしくは200~240V

消費電力:350VA

保護等級:IP40

重量:35.5Kg

寸法:W495ww×D314mm×H456mm

ELD500(フレックス)仕様

最小検知可能ヘリウムリークレート

 真空モード:≤5×10-13Pa・㎥/s(≤ 5×10-12mbar・L/s)

 スニファーモード:≤7×10-10Pa・㎥/s(≤ 7×10-9mbar・L/s)

最大測定可能ヘリウムリークレート

 真空モード:>1×10-2Pa・㎥/s(>0.1mbar・L/s)

測定範囲:12桁

許容最大吸気口圧力:>150Pa(15mbar)

ファインモード時ヘリウム排気速度:3.1L/s

リークレート信号速度:<1s

起動時間:≤2min

吸気口径:NW25(KF25)

電圧:100~120Vもしくは200~240V

消費電力:200VA

保護等級:IP40

重量:30.0Kg

寸法:W495ww×D314mm×H456mm

オプション

有線リモートコントロール

無線リモートコントロール

有線延長ケーブル8m

無線追加送信機

標準スニファーライン4m

拡張SLインターフェイス

延長スニファーライン5m

延長スニファーライン20m

延長スニファーライン50m

パーシャルフローアダプター

運搬ケース

カート(Eboxなし)

カート(230V Ebox付)

カート(115V Ebox付)

ヘリウムスプレーガン

内部校正リーク

Cal Leak Rate 5×10-9Pa・㎥/s(5×10-8mbar・L/s)ネジ式ソケット

校正済み校正リーク

延長保証:18ヵ月~3年

延長保証:18ヵ月~5年
