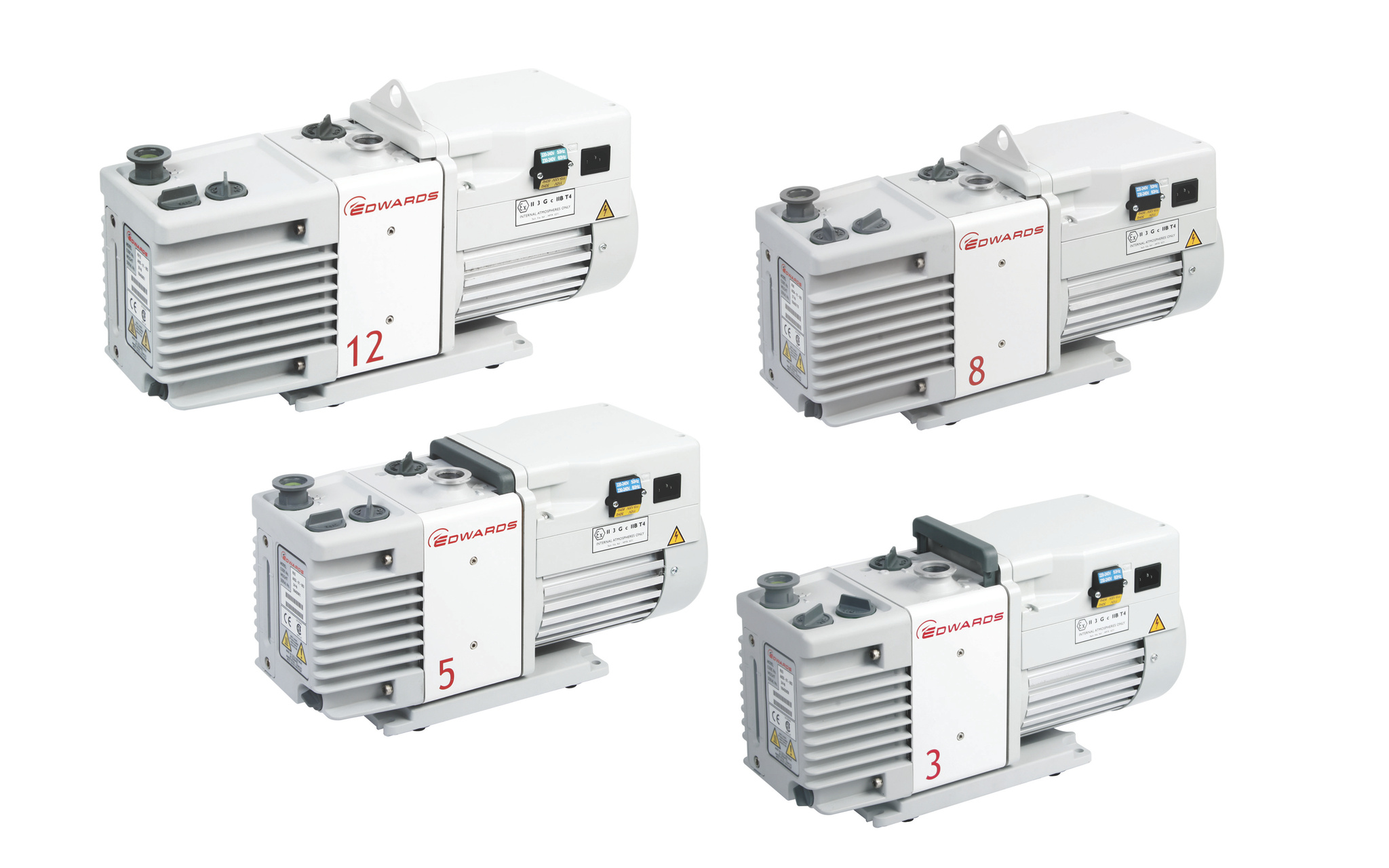

型式 RVシリーズ
メーカー エドワーズ(株)
この製品についての
お問い合わせはこちら

製品説明

RVポンプはモードセレクタと2ポジションガスバラストで真空ニーズを満たすように設計されており、

60 g/hまたはクラス最高の220 g/h・RV12では290 g/hの水蒸気の処理が可能です。

フリーズドライ、抽出、ろ過、ゲル乾燥などの湿式ポンプ用途に最適です。

さらに、このポンプは極めて汎用性の高い多用途ポンプであり、あらゆる用途に理想的です。



独自のモード セレクタにより、1 つのポンプを高排気量および高真空の両方の用途で使用でき、

自己センタリング機構、ダウエルがないので、部品ごとの交換可能性、高蒸気ポンプ機能、

幅広いアクセサリなど、RV ポンプは長期的に実験用途における最善の製品となります



安全なプロセスとシステムのために、逆流を防止する排気バルブが内蔵されており、オイルミストが逆流することを防ぎます。

高速作動吸気バルブはポンプ停止から0.4秒以内に作動し、ほぼすべての用途で信頼性の高い安全な動作を実現します。

また、幅広いモーターの採用により、ポンプは2つのモータタイプからの幅広い電圧と周波数に対応します。



PFPE対応およびATEX認証ポンプなど、お客様固有の要件を満たすこともできます。





※製品画像はメーカーより許可を得て掲載しています

特徴

・独自のモードセレクタスイッチ

1つのポンプで高真空および高排気運転に変更が可能



・メンテナンスが容易

Oリングシール式サイトガラスにより、オイルレベルとオイルの状態の目視点検が容易です。

オイルドレンポートは、ポンプからオイルを排出するためのオイルボックスの端にあります。

オイルボックストップの上部にある大型のオイル充填ポートとくぼみにより、オイルの補充も簡単です。

六角レンチを使用し、全ての部品を分解可能です。

全ての部品が自動調整されるので治具や特別な組立は不要です。

スプリングやピンのないポリマーブレードにより、組立が簡単で信頼性が向上

シャフトシールはポンプ機構を分解せずにモーター側から交換可能です。



・ガスバラスト

2ポジションガスバラストバルブにより、60 g/hまたはクラス最高の220 g/h・RV12では290 g/hの水蒸気の処理が可能です。

オイル戻しアクセサリーおよびオイルミストフィルターと組み合わせることで、

潤滑を失うことなく連続的にポンピングが可能です。

ガスバラストは、オプションのソレノイド作動ガスバラストバルブを取り付けることで自動化することが可能です。



・モーター

高電圧から低電圧に電圧を変えるための外部スイッチを備えたワイドレンジ単相モーターです。

IE2効率定格の要件を満たす三相モーターオプション。

特殊用途では、防爆ATEX認定モーター付きポンプを用意ができます。



・お客様の配線が不要

一体型IECコネクタにより、主電源に簡単に接続が可能です。

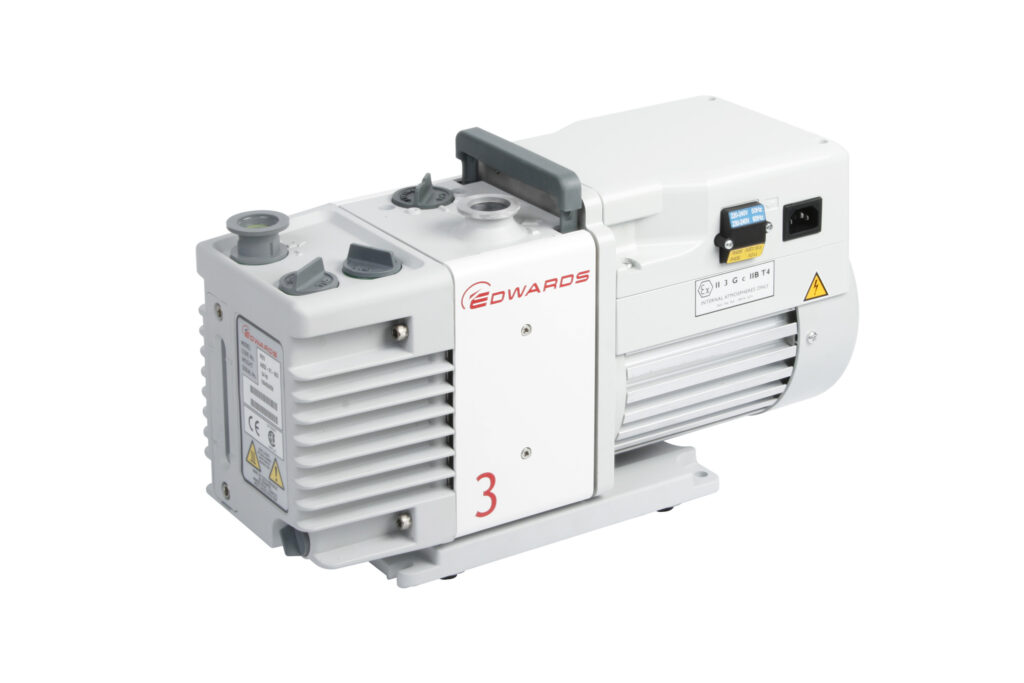

RV3仕様

実行排気速度:50Hz⇒55L/min(3.3㎥/h) 60Hz⇒65L/min(3.9㎥/h)

到達圧力:0.2Pa(1.5×10-3Torr) PFPEオイル使用時⇒2.0Pa(1.5×10-2Torr)

到達圧力(ガスバラストバルブ1使用時):3.0Pa(2.3×10-2Torr)

到達圧力(ガスバラストバルブ2使用時):12Pa(9.1×10-2Torr)

到達圧力(高排気量モード):3.0Pa(2.3×10-2Torr)

許容水蒸気圧:8,000Pa(60Torr)

水蒸気処理能力:220g/h

最大連続吸引圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psog⇒7

オイルタイプ(推奨):Ultragrade19

オイル量:0.42~0.7L

吸気口径:NW25(KF25)

排気口径:NW25(KF25)

動作温度範囲:12~40℃(54~104℉)

モーター定格単相(公称):50Hz⇒450W 60Hz⇒550W

モーター定格出力3相(公称):50Hz⇒250W 60Hz⇒300W

公称回転速度:50Hz⇒1,470rpm 60Hz⇒1,760rpm

到達圧力時騒音レベル(50Hz):48dB

騒音レベル(50Hz、防音カバー使用):41dB

振動(吸気口):<4.5rms

重量:25.0Kg(55.0lb)

寸法:W158mm×D430mm×H225mm

電圧仕様:単相⇒100V・115V・200V・230V

     三相IE2(50Hz)⇒200~220V・380~415V 三相(60Hz)⇒200~230V・460V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

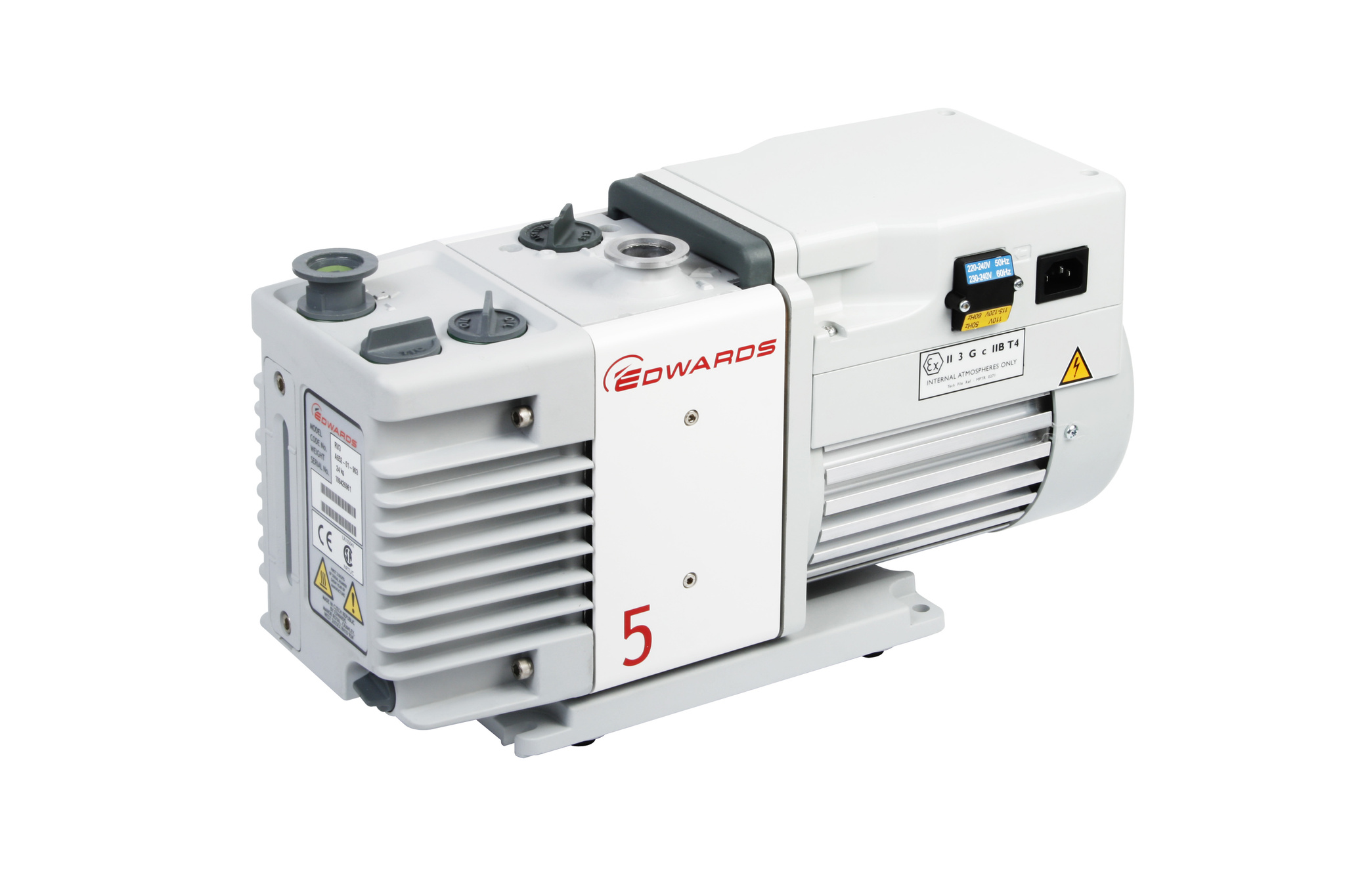

RV5仕様

実行排気速度:50Hz⇒85L/min(5.1㎥/h) 60Hz⇒103L/min(6.2㎥/h)

到達圧力:0.2Pa(1.5×10-3Torr) PFPEオイル使用時⇒2.0Pa(1.5×10-2Torr)

到達圧力(ガスバラストバルブ1使用時):3.0Pa(2.3×10-2Torr)

到達圧力(ガスバラストバルブ2使用時):12Pa(9.1×10-2Torr)

到達圧力(高排気量モード):3.0Pa(2.3×10-2Torr)

許容水蒸気圧:5,000Pa(38Torr)

水蒸気処理能力:220g/h

最大連続吸引圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psog⇒7

オイルタイプ(推奨):Ultragrade19

オイル量:0.42~0.7L

吸気口径:NW25(KF25)

排気口径:NW25(KF25)

動作温度範囲:12~40℃(54~104℉)

モーター定格単相(公称):50Hz⇒450W 60Hz⇒550W

モーター定格出力3相(公称):50Hz⇒250W 60Hz⇒300W

公称回転速度:50Hz⇒1,470rpm 60Hz⇒1,760rpm

到達圧力時騒音レベル(50Hz):48dB

騒音レベル(50Hz、防音カバー使用):41dB

振動(吸気口):<4.5rms

重量:25.0Kg(55.0lb)

寸法:W158mm×D430mm×H225mm

電圧仕様:単相⇒100V・115V・200V・230V

     三相IE2(50Hz)⇒200~220V・380~415V 三相(60Hz)⇒200~230V・460V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

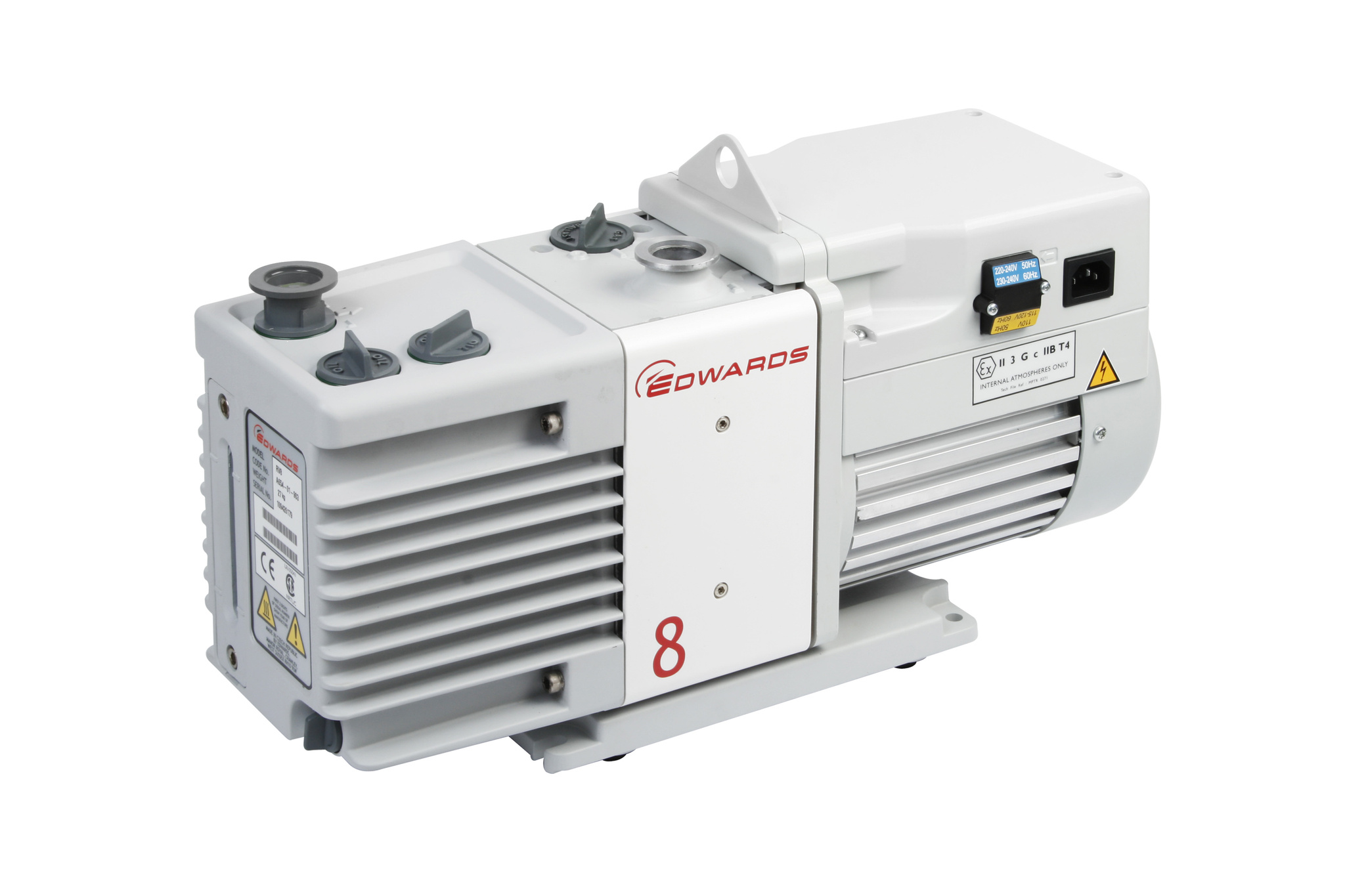

RV8仕様

実行排気速度:50Hz⇒142L/min(8.5㎥/h) 60Hz⇒167L/min(10.0㎥/h)

到達圧力:0.2Pa(1.5×10-3Torr) PFPEオイル使用時⇒2.0Pa(1.5×10-2Torr)

到達圧力(ガスバラストバルブ1使用時):3.0Pa(2.3×10-2Torr)

到達圧力(ガスバラストバルブ2使用時):6.0a(4.6×10-2Torr)

到達圧力(高排気量モード):3.0Pa(2.3×10-2Torr)

許容水蒸気圧:6,000Pa(45Torr)

水蒸気処理能力:220g/h

最大連続吸引圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psog⇒7

オイルタイプ(推奨):Ultragrade19

オイル量:0.45~0.75L

吸気口径:NW25(KF25)

排気口径:NW25(KF25)

動作温度範囲:12~40℃(54~104℉)

モーター定格単相(公称):50Hz⇒450W 60Hz⇒550W

モーター定格出力3相(公称):50Hz⇒450W 60Hz⇒550W

公称回転速度:50Hz⇒1,470rpm 60Hz⇒1,760rpm

到達圧力時騒音レベル(50Hz):48dB

騒音レベル(50Hz、防音カバー使用):<41dB

振動(吸気口):4.5rms

重量:28.0Kg(61.6lb)

寸法:W158mm×D470mm×H225mm

電圧仕様:単相⇒100V・115V・200V・230V

     三相IE2(50Hz)⇒200~208V・380~415V 三相(60Hz)⇒200~230V・460V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

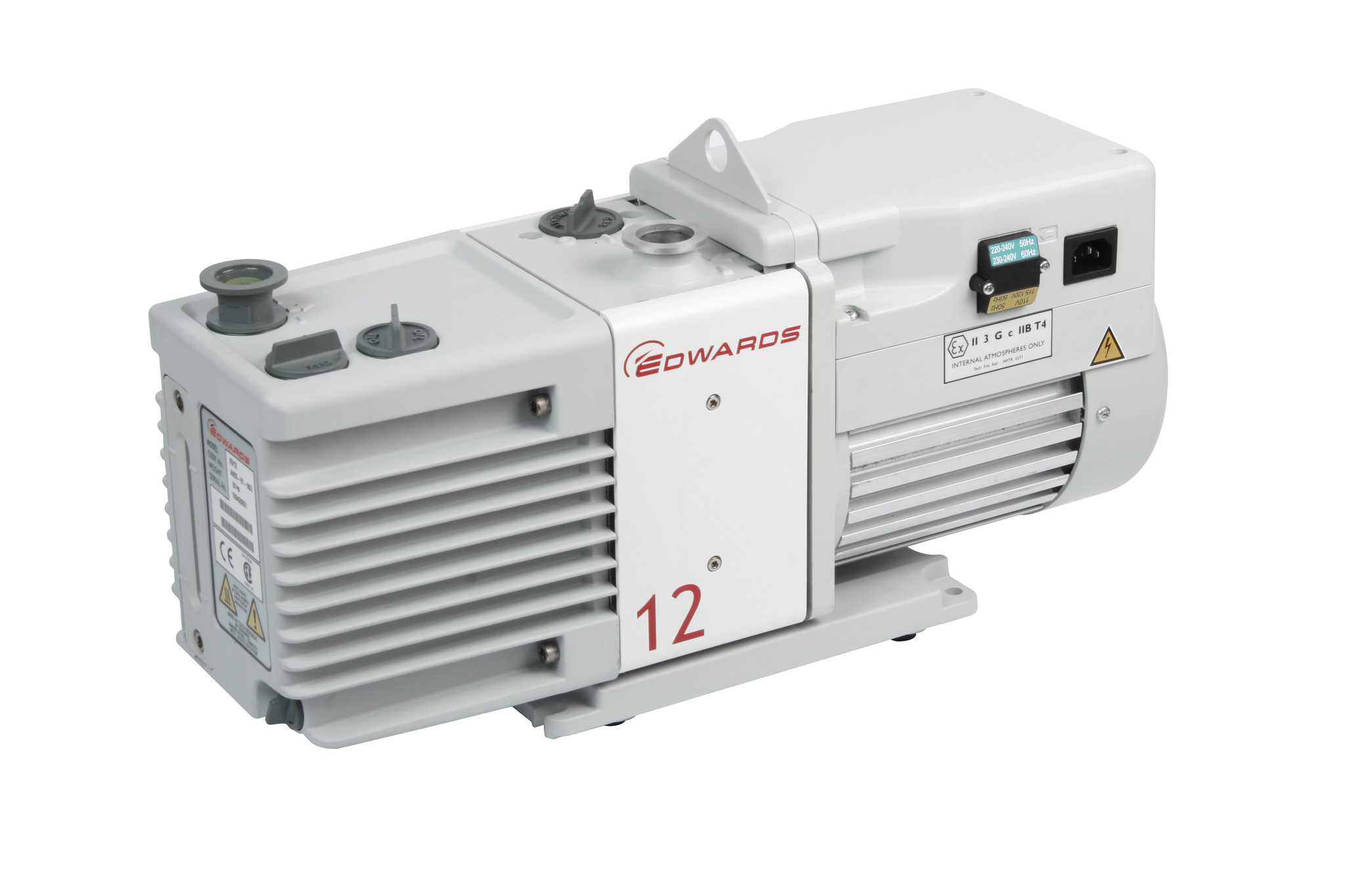

RV12仕様

実行排気速度:50Hz⇒200L/min(12㎥/h) 60Hz⇒237L/min(14.2㎥/h)

到達圧力:0.2Pa(1.5×10-3Torr) PFPEオイル使用時⇒2.0Pa(1.5×10-2Torr)

到達圧力(ガスバラストバルブ1使用時):3.0Pa(2.3×10-2Torr)

到達圧力(ガスバラストバルブ2使用時):6.0a(4.6×10-2Torr)

到達圧力(高排気量モード):3.0Pa(2.3×10-2Torr)

許容水蒸気圧:3,200Pa(24Torr)

水蒸気処理能力:290g/h

最大連続吸引圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psog⇒7

オイルタイプ(推奨):Ultragrade19

オイル量:0.65~1.0L

吸気口径:NW25(KF25)

排気口径:NW25(KF25)

動作温度範囲:12~40℃(54~104℉)

モーター定格単相(公称):50Hz⇒450W 60Hz⇒550W

モーター定格出力3相(公称):50Hz⇒450W 60Hz⇒550W

公称回転速度:50Hz⇒1,470rpm 60Hz⇒1,760rpm

到達圧力時騒音レベル(50Hz):48dB

騒音レベル(50Hz、防音カバー使用):41dB

振動(吸気口):<4.5rms

重量:29.0Kg(63.8lb)

寸法:W158mm×D490mm×H225mm

電圧仕様:単相⇒100V・115V・200V・230V

     三相IE2(50Hz)⇒200~208V・380~415V 三相(60Hz)⇒200~230V・460V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

オプション

・単相IECポンプ用コードセット:英国用3ピンプラグ

・単相IECポンプ用コードセット:北欧用プラグ

・単相IECポンプ用コードセット:北米用プラグ

・単相IECポンプ用コードセット:プラグなし

・オイル:Ultragrade19 1リットル

・オイル:Ultragrade19 4リットル

・オイル:フォンブリンYVAC06/6 1kg(532ml)

・フォアインライントラップ:FL20K

・オイルミストフィルター:EMF10

・オイルミストフィルター:EMF20

・オイル戻しキット:洗浄用途⇒ガスバラスト無し

・オイル戻しキット:調整可能なガスバラスト

・防振ゴム

・スペアキット:洗浄およびオーバーホールキット

・防振カバー:低電圧110~120V

・防振カバー:高電圧200~240V

革新的な設計:RVポンプのモードセレクタとガスバラストの利点

1.モードセレクタ:

モードセレクタは、RVポンプの動作モードを選択する部分です。

例えば、ポンプが「高真空モード」で動作する場合、モードセレクタをその位置に合わせます。

高真空モードでは、ポンプは非常に低い圧力でガスを排出します。



2.ガスバラスト:

ガスバラストは、ポンプ内のガスを効率的に排出する仕組みです。

ポンプがガスを吸引する際、一部のガスはポンプ内に残ります。

ガスバラストは、これらの残留ガスを迅速に排出し、ポンプの性能を最適化します。

つまり、モードセレクタはポンプの動作モードを選択し、ガスバラストはポンプ内のガスを効率的に処理する役割を果たしています。これにより、RVポンプは高性能で信頼性のある真空技術を提供しています。
