型式 DAPシリーズ メーカー アルバック機工㈱
- この製品についての
お問い合わせはこちら
製品説明
豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードモデルです。
接ガス部に油を使用していないドライタイプの真空ポンプとなります。
用途に合わせて選べるラインナップがあります。
※製品画像はメーカーより許可を得て掲載しています
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
特徴
・大気圧からの作動が可能です。
・自動復帰型サーマルプロテクタ内臓による安全設計です。
・シンプルな構造で、メンテナンスが容易です。
・1段排気方式(DAP-12S、DAP-18S-DC24）は2段排気方式(DAP-6D、DAP-9D-DC24)より排気速度が大きいです。
・2段排気方式(DAP-6D、DAP-9D-DC24)は、1段排気方式(DAP-12S、DAP-18S-DC24）より低い圧力(良い真空)です。
・DAP-15、DAP-30は配管の接続により、真空ポンプまたは加圧ポンプとして使用可能です。

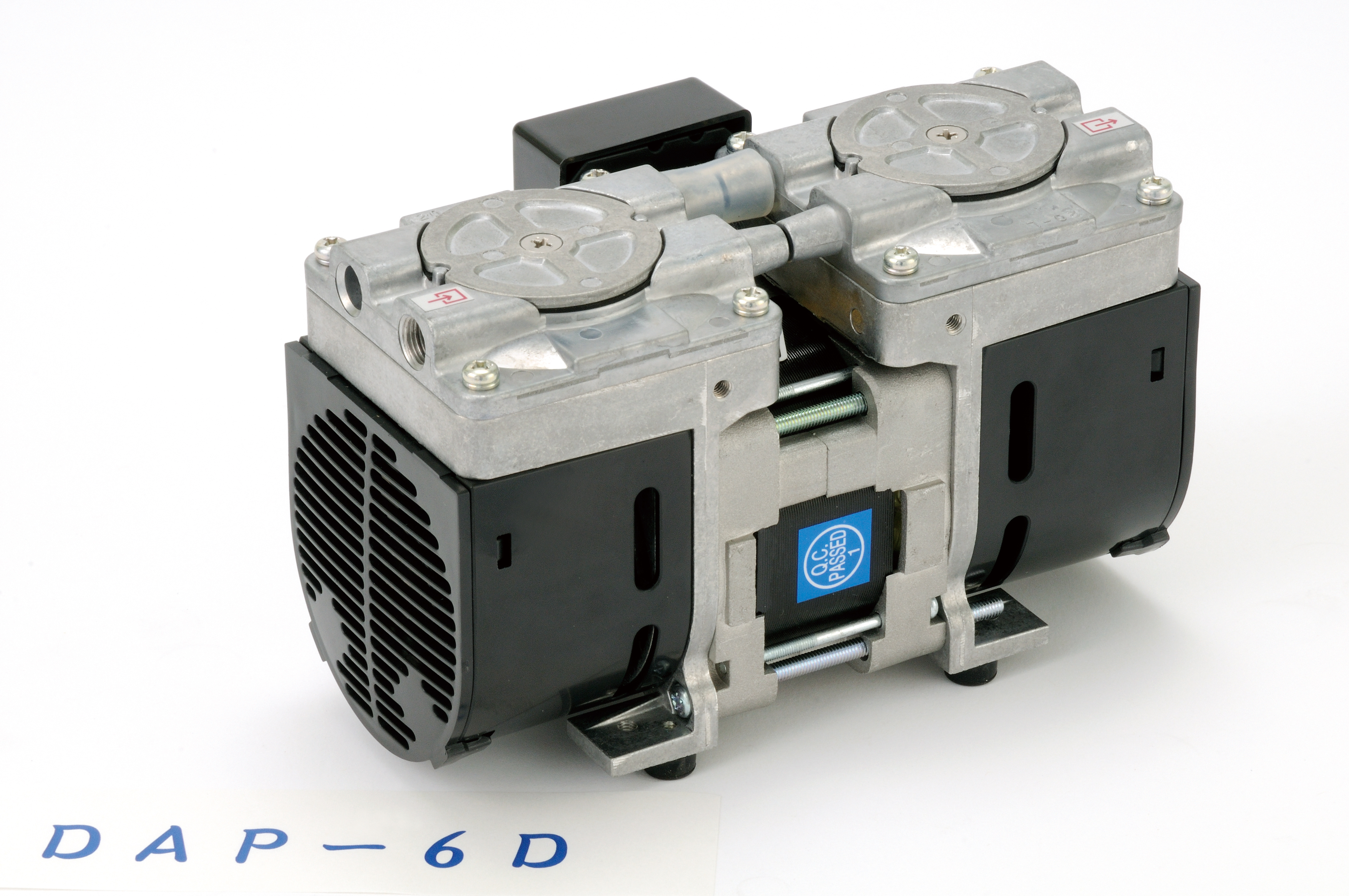

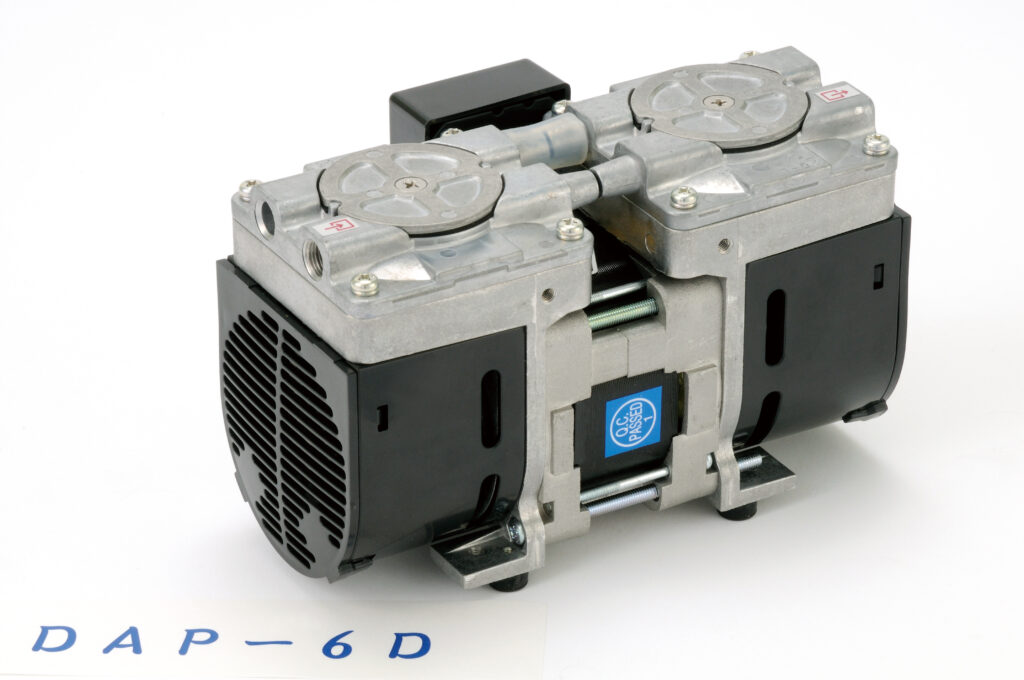

DAP-6D仕様
実行排気速度：50Hz⇒6L/min（0.36㎥/h） 60Hz⇒7L/min（0.42㎥/h）
到達圧力：絶対圧⇒6.65×103Pa、ゲージ圧⇒-94.7kPa
使用電動機：単相、100V、10W、4P、コンデンサ運転
全負荷電流：0.5A
吸・排気口径(メネジサイズ)：Rc1/8mm(吸気管および排気管は付属しておりません。)
使用雰囲気温度：0～40℃
最大寸法：W91mm×D163mm×H100.6mm
重量：1.9Kg
RoHS対応品
電圧オプション：単相200V、単相220~230V
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
DAP-12S仕様
実行排気速度：50Hz⇒12L/min（0.72㎥/h） 60Hz⇒14L/min（0.84㎥/h）
到達圧力：絶対圧⇒2.4×103Pa、ゲージ圧⇒-77.3kPa
使用電動機：単相、100V、10W、4P、コンデンサ運転
全負荷電流：0.5A
吸・排気口径(メネジサイズ)：Rc1/8mm(吸気管および排気管は付属しておりません。)
使用雰囲気温度：0～40℃
最大寸法：W91mm×D163mm×H100.6mm
重量：1.9Kg
RoHS対応品
電圧オプション：単相200V、単相220~230V
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
DAP-9D-DC24仕様（装置組込み用製品）
電源リード線のみ付属しております。
ゴム足は付属しておりません。
実行排気速度：9L/min（0.54㎥/h）
到達圧力：絶対圧⇒6.65×103Pa、ゲージ圧⇒-94.7kPa
使用電動機：プラシレスDCモータ、14W、4P、24V
全負荷電流：1.3A
吸・排気口径(メネジサイズ)：Rc1/8mm(吸気管および排気管は付属しておりません。)
使用雰囲気温度：0～40℃
最大寸法：W83.5mm×D165mm×H123.8mm
重量：1.75Kg
RoHS対応品
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
DAP-18S-DC24仕様（装置組込み用製品）
電源リード線のみ付属しております。
ゴム足は付属しておりません。
実行排気速度：18L/min（1.08㎥/h）
到達圧力：絶対圧⇒2.4×103Pa、ゲージ圧⇒-77.3kPa
使用電動機：プラシレスDCモータ、14W、4P、24V
全負荷電流：1.4A
吸・排気口径(メネジサイズ)：Rc1/8mm(吸気管および排気管は付属しておりません。)
使用雰囲気温度：0～40℃
最大寸法：W83.5mm×D165mm×H123.8mm
重量：1.75Kg
RoHS対応品
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
DAP-15仕様
実行排気速度：50Hz⇒15L/min（0.9㎥/h） 60Hz⇒18L/min（1.08㎥/h）
到達圧力：絶対圧⇒39.9×103Pa、ゲージ圧⇒-61.4kPa
加圧圧力(ゲージ圧)：0.15MPa
使用電動機：単相、100V、40W、4P、コンデンサ運転
全負荷電流：1.0A
吸・排気口径(メネジサイズ)：O.D.Φ9mm×I.D.Φ5mm(Rc1/4)
使用雰囲気温度：7～40℃
最大寸法：W115mm×D178.5mm×H153.5mm
重量：3.6Kg
RoHS対応品
＊ゴム脚は付属しておりません。
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

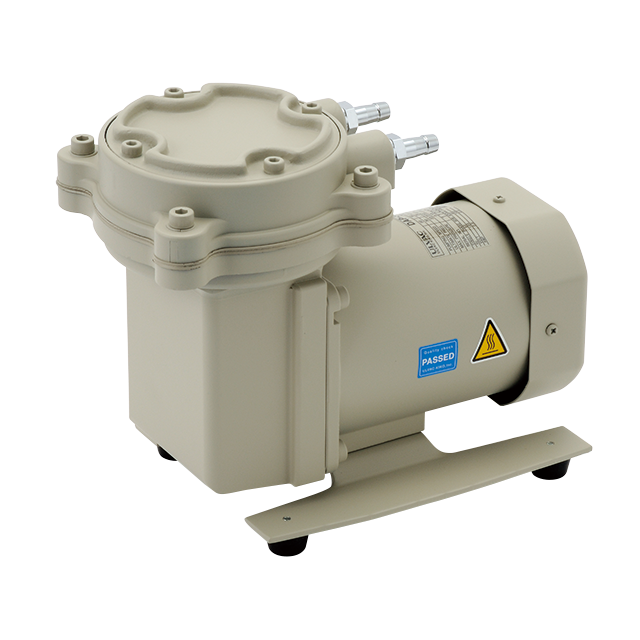

DAP-30仕様
実行排気速度：50Hz⇒30L/min（1.8㎥/h） 60Hz⇒36L/min（2.16㎥/h）
到達圧力：絶対圧⇒33.3×103Pa、ゲージ圧⇒-68.0kPa
加圧圧力(ゲージ圧)：0.15MPa
使用電動機：単相、100V、90W、4P、コンデンサ運転
全負荷電流：2.0A
吸・排気口径(メネジサイズ)：O.D.Φ9mm×I.D.Φ5mm(G1/4)
使用雰囲気温度：7～40℃
最大寸法：W142mm×D215mm×H180mm
重量：5.0Kg
RoHS対応品
＊ゴム脚は付属しておりません。
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
