型式 DAシリーズ(2段排気方式)
メーカー アルバック機工㈱
この製品についての
お問い合わせはこちら

製品説明

豊富な実績を持ち、低価格を実現したドライ真空ポンプのスタンダードモデルです。

接ガス部に油を使用していないドライタイプの真空ポンプとなります。

用途に合わせて選べるラインナップがあります。

※製品画像はメーカーより許可を得て掲載しています

特徴

・2段排気方式は、1段排気方式より低い圧力(良い真空)を得られます。

・自動復帰型サーマルプロテクター内蔵による安全設計です

・大気圧から作動が可能です。

・シンプル構造で、メンテナンスが容易です。

・DA-20Dはアンローダーバルブ(オプション)を内蔵することにより、

 ポンプ停止時にポンプ内部に大気を導入し、ポンプの起動特性が改善します。

・DA-41Dはバランスポートを内蔵しているため、真空状態からの再起動が可能です。

・DA-60Dはアンローダーバルブを内蔵しているため真空状態からの再起動が可能です。

・DA-121Dはバランスポートを内蔵しているため、真空状態からの再起動が可能です。

DA-15D仕様

実行排気速度:50Hz⇒12L/min(0.72㎥/h) 60Hz⇒15L/min(0.9㎥/h)

到達圧力:絶対圧⇒6.65×103Pa、ゲージ圧⇒-94.7kPa

使用電動機:単相、100V、39/43W、4P、コンデンサ運転

全負荷電流:50Hz⇒0.79A 60Hz⇒0.82A

吸・排気口径:O.D.Φ9mm×I.D.Φ5mm

使用雰囲気温度:7~40℃

最大寸法:W132mm×D203mm×H182mm

重量:3.9Kg

RoHS対応品

電圧オプション:単相200V・単相220V

大気圧近辺での連続運転はお避けいただくようお願いいたします。



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

DA-20D仕様

実行排気速度:50Hz⇒20L/min(1.2㎥/h) 60Hz⇒24L/min(1.44㎥/h)

到達圧力:絶対圧⇒5.33×103Pa、ゲージ圧⇒-96kPa

アンローダーバルブ(オプション)付きの到達圧力:絶対圧⇒9.33×103Pa ゲージ圧⇒-92kPa

使用電動機:単相、100V、60W、4P、コンデンサ運転

全負荷電流:1.6A

吸・排気口径(メネジサイズ):O.D.Φ9mm×I.D.Φ5mm (Rc 1/4)

使用雰囲気温度:7~40℃

最大寸法:W118mm×D242mm×H178mm

重量:7.2Kg

RoHS対応品

電圧オプション:単相115V・単相200V・単相220V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

DA-30D仕様

実行排気速度:50Hz⇒30L/min(1.8㎥/h) 60Hz⇒36L/min(2.16㎥/h)

到達圧力:絶対圧⇒6.7×103Pa、ゲージ圧⇒-94.6kPa

使用電動機:単相、100V、200W、4P、分相始動

全負荷電流:50Hz⇒5.6A 60Hz⇒5.0A

吸・排気口径(メネジサイズ):O.D.Φ9mm×I.D.Φ5mm (Rc 1/4)

使用雰囲気温度:7~40℃

最大寸法:W212mm×D278mm×H224.5mm

重量:11.0Kg

RoHS対応品

電圧オプション:単相200V・単相220V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

DA-41D仕様

実効排気速度:50Hz⇒40L/min(2.4㎥/h) 60Hz⇒46L/min(2.76㎥/h)

到達圧力:絶対圧⇒3.3×10³ Pa ゲージ圧⇒-98.0kPa

使用電動機:単相, 100V, 100W, 4P, コンデンサ運転

全負荷電流:50Hz⇒2.5A 60Hz⇒2.7A

吸・排気口径(メネジサイズ):O.D.Φ12mm×I.D.Φ8mm (G 1/4)

使用雰囲気温度:0~40℃

最大寸法:W157mm×D336.5mm×H217mm

質量:10.3㎏

RoHS対応品

電圧オプション:単相200V・単相220V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

DA-41DK仕様

実効排気速度:50Hz⇒40L/min(2.4㎥/h) 60Hz⇒46L/min(2.76㎥/h)

到達圧力:絶対圧⇒3.3×10³ Pa ゲージ圧⇒-98.0kPa

使用電動機:単相, 100V, 100W, 4P, コンデンサ運転

全負荷電流:50Hz⇒2.5A 60Hz⇒2.7A

吸・排気口径(メネジサイズ):O.D.Φ12mm×I.D.Φ8mm (G 1/4)

使用雰囲気温度:0~40℃

最大寸法:W140mm×D288mm×H202mm

質量:10.3㎏

RoHS対応品

電圧オプション:単相200V・単相220V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

DA-60D仕様

実効排気速度:50Hz⇒60L/min(3.6㎥/h) 60Hz⇒72L/min(4.32㎥/h)

到達圧力:絶対圧⇒3.32×10³ Pa ゲージ圧⇒-98kPa

使用電動機:単相、100V、100W、4P、コンデンサ運転

全負荷電流:5.0A

吸・排気口径(メネジサイズ):O.D.Φ14mm×I.D.Φ9mm (G 3/8)

使用雰囲気温度:7~40℃

最大寸法:W156mm×D358mm×H238mm

質量:19.0㎏

RoHS対応品

電圧オプション:単相200V・単相220V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

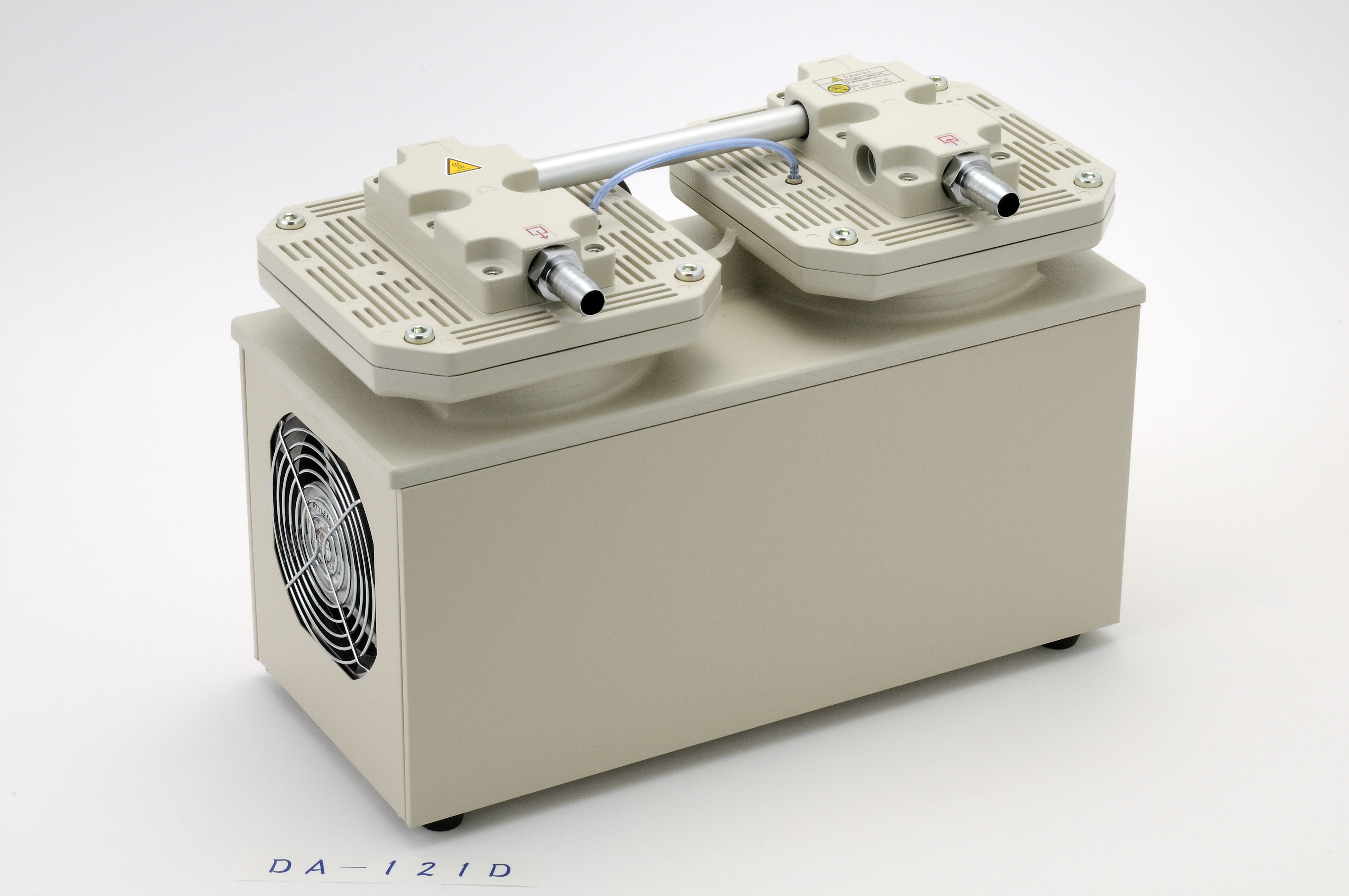

DA-121D仕様

実効排気速度:50Hz⇒120L/min(7.2㎥/h) 60Hz⇒145L/min(8.7㎥/h)

到達圧力:絶対圧⇒3.3×10³ Pa ゲージ圧⇒-98.0kPa

使用電動機:単相、100V、100W、4P、コンデンサ運転

全負荷電流:50Hz⇒4.8A 60Hz⇒5.8A

吸・排気口径(メネジサイズ):O.D.Φ16mm×I.D.Φ12mm (G 1/2)

使用雰囲気温度:0~40℃

最大寸法:W193.5mm×D411mm×H285mm

質量:26.0㎏

RoHS対応品

電圧オプション:単相115V・単相200V・単相220~230V



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
