型式 小型EMシリーズ
メーカー エドワーズ(株)
この製品についての
お問い合わせはこちら

製品説明

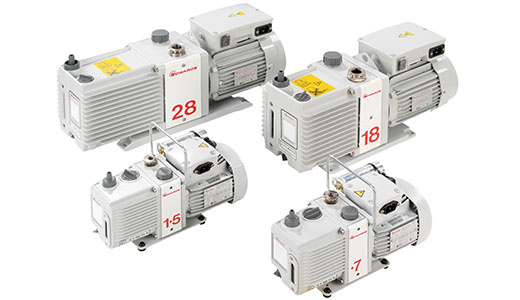

EMシリーズのシングルと2ステージのロータリーベーンポンプは、高い真空到達圧力と排気速度を達成しています。

高い到達真空度と排気速度を達成し、静音運転とコンパクトなサイズのロータリーポンプです。

科学用途や実験室用途で何年もの間、信頼性の高い長期パフォーマンスを提供することが実証されており、

ターボ分子ポンプと併用するのにも最適です。



※製品画像はメーカーより許可を得て掲載しています

※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

特徴

・操作が簡単

ローカル制御用のIECコネクタおよびON/OFFスイッチ

・静かな運転

快適な作業環境を実現します。

・柔軟な使用

独立型ユニットのコンパクト設計です。

・ガスバラストバルブ

蒸気を廃棄する際に使用します。

・内蔵保護時ステム

モーターは、モーター冷却ファンによって密閉・冷却され、モーターフィンに沿って空気を送ります。

過熱保護は、モーターに取り付けられた熱過負荷装置によって行われ高温になると停止します。

モーターが冷却されポンプを再起動すると自動的にリセットされますので、

手動での介入は必要ありません。

・メンテナンスが簡単

Oリングシール式サイトガラスにより、オイルレベルと状態の確認が容易に行うことができます。

オイルボックストップの上部に大型のオイル充填ポートとくぼみがあるので、

オイルの補充を容易に行うことができます。

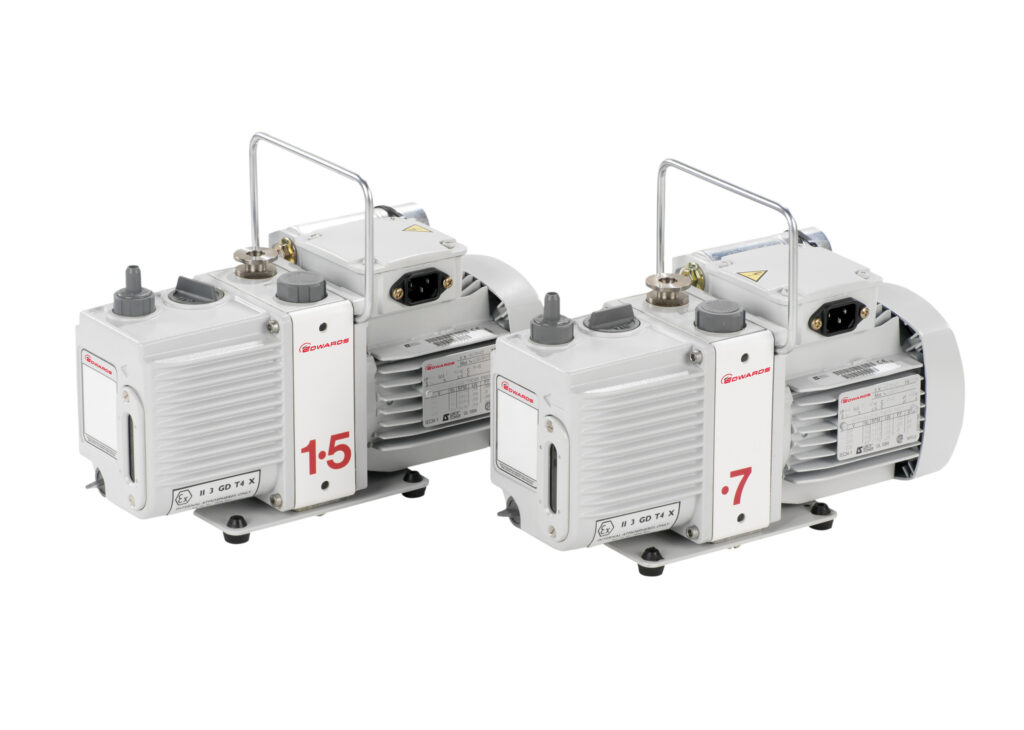

E2M0.7仕様

実行排気速度:50Hz⇒13L/min(0.75㎥/h) 60Hz⇒16L/min(0.95㎥/h)

到達圧力:3×10-1Pa(2.3×10-3Torr)

到達圧力(ガスバラストバルブ開時):20Pa(1.5×10-1Torr)

許容水蒸気圧:1,500Pa(11Torr)

水蒸気処理能力:8g/h

最大インレット圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psig⇒7

供給電圧:100~120V(±10%)/200~240V(±10%)

供給周波数:50Hz/60Hz

モータ電力:50Hz⇒90W 60Hz⇒90W

公称回転速度:50Hz⇒1,400rpm 60Hz⇒1,700rpm

電源コネクタ:IEC EN60320 C13

推奨ヒューズ:230V⇒6A 115V⇒10A

オイルタイプ(推奨):Ultragrade15

オイル容量:0.2~0.28L

吸気口径:NW10(KF10)

排気口径:ノズル外径Φ11mm、3/8インチBSP(タップ付き穴から取り外し可能)

動作温度範囲:12~40℃(54~104℉)

到達圧力時騒音レベル:43dB

騒音レベル(防音カバー使用時):36dB

重量:10.0Kg(22.0lb)

寸法:W142mm×D323mm×H166.5mm



・E2M0.7 単相 50Hz/60Hz

100~120V、IECソケットタイプ

200~230V、IECソケットタイプ

100~120V、端子台接続

220~240V、IEC端子台接続

E2M1.5仕様

実行排気速度:50Hz⇒27L/min(1.6㎥/h) 60Hz⇒33L/min(2.0㎥/h)

到達圧力:3×10-1Pa(2.3×10-3Torr)

到達圧力(ガスバラストバルブ開時):2.5Pa(1.9×10-2Torr)

許容水蒸気圧:1,500Pa(11Torr)

水蒸気処理能力:16g/h

最大インレット圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psig⇒7

供給電圧:100~120V(±10%)/200~240V(±10%)

供給周波数:50Hz/60Hz

モータ電力:50Hz⇒160W 60Hz⇒160W

公称回転速度:50Hz⇒2,800rpm 60Hz⇒3,400rpm

電源コネクタ:IEC EN60320 C13

推奨ヒューズ:230V⇒6A 115V⇒10A

オイルタイプ(推奨):Ultragrade15

オイル容量:0.2~0.28L

吸気口径:NW10(KF10)

排気口径:ノズル外径Φ11mm、3/8インチBSP(タップ付き穴から取り外し可能)

動作温度範囲:12~40℃(54~104℉)

到達圧力時騒音レベル:54dB

騒音レベル(防音カバー使用時):47dB

重量:10.0Kg(22.0lb)

寸法:W142mm×D323mm×H166.5mm



・E2M1.5 単相 50Hz/60Hz

100~120V、IECソケットタイプ

200~230V、IECソケットタイプ

100~120V、端子台接続

220~240V、IEC端子台接続

E1M18仕様

実行排気速度:50Hz⇒283L/min(17㎥/h) 60Hz⇒340L/min(20.4㎥/h)

到達圧力:3×10-1Pa(2.3×10-3Torr)

到達圧力(ガスバラストバルブ開時):65Pa(4.8×10-1Torr)

到達圧力(PFPEあり):30Pa(2.3×10-1Torr)

許容水蒸気圧:5,000Pa(38Torr)

水蒸気処理能力:650g/h

最大インレット圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psig⇒7

供給電圧:115V(±10%)/200~230V(±10%)

供給周波数:50Hz/60Hz

モータ電力:50Hz⇒550W 60Hz⇒750W

公称回転速度:50Hz⇒1,440rpm 60Hz⇒1,720rpm

電源コネクタ:IEC EN60320 C19

推奨ヒューズ:230V⇒15A 115V⇒25A

オイルタイプ(推奨):Ultragrade19

オイル容量:0.9~1.4L

吸気口径:NW25(KF25)

排気口径:ノズル外径Φ15mm、3/4インチBSP(タップ付き穴から取り外し可能)

動作温度範囲:13~40℃(55~104℉)

到達圧力時騒音レベル:57dB

騒音レベル(防音カバー使用時):50dB

重量:37.0Kg(82.0lb)

寸法:W170mm×D504mm×H251mm

E2M18仕様

実行排気速度:50Hz⇒283L/min(17㎥/h) 60Hz⇒340L/min(20.4㎥/h)

到達圧力:1×10-1Pa(7.5×10-4Torr)

到達圧力(ガスバラストバルブ開時):1.5Pa(1.1×10-2Torr)

到達圧力(PFPEあり):1Pa(7.5×10-3Torr)

許容水蒸気圧:2,000Pa(15Torr)

水蒸気処理能力:300g/h

最大インレット圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psig⇒7

供給電圧:115V(±10%)/200~230V(±10%)

供給周波数:50Hz/60Hz

モータ電力:50Hz⇒550W 60Hz⇒750W

公称回転速度:50Hz⇒1,440rpm 60Hz⇒1,720rpm

電源コネクタ:IEC EN60320 C19

推奨ヒューズ:230V⇒15A 115V⇒25A

オイルタイプ(推奨):Ultragrade19

オイル容量:0.75~1.05L

吸気口径:NW25(KF25)

排気口径:ノズル外径Φ15mm、3/4インチBSP(タップ付き穴から取り外し可能)

動作温度範囲:13~40℃(55~104℉)

到達圧力時騒音レベル:57dB

騒音レベル(防音カバー使用時):50dB

振動(吸気口フランジ):<4.5mm/s(rms)

重量:39.0Kg(86.0lb)

寸法:W170mm×D504mm×H251mm



・E2M18F

単相100V/200V、50Hz/60Hz

単相115V/200~240V、50Hz/60Hz、IEC

三相200~230V/380~460V、50Hz/60Hz



・E2M18F(フォンブリン仕様)

単相100V/200V、50Hz/60Hz

三相200~230V/380~460V、50Hz/60Hz

E2M28仕様

実行排気速度:50Hz⇒458L/min(27.5㎥/h) 60Hz⇒550L/min(33.0㎥/h)

到達圧力:1×10-1Pa(7.5×10-4Torr)

到達圧力(ガスバラストバルブ開時):1.5Pa(1.1×10-2Torr)

到達圧力(PFPEあり):1Pa(7.5×10-3Torr)

許容水蒸気圧:3,000Pa(23Torr)

水蒸気処理能力:700g/h

最大インレット圧力:101,300Pa(760Torr)

最大ガスバラスト/パージ圧力:barゲージ⇒0.5 psig⇒7

供給電圧:115V(±10%)/200~230V(±10%)

供給周波数:50Hz/60Hz

モータ電力:50Hz⇒750W 60Hz⇒900W

公称回転速度:50Hz⇒1,440rpm 60Hz⇒1,720rpm

電源コネクタ:IEC EN60320 C19

推奨ヒューズ:230V⇒15A 115V⇒25A

オイルタイプ(推奨):Ultragrade19

オイル容量:1.2~1.5L

吸気口径:NW25(KF25)

排気口径:ノズル外径Φ15mm、3/4インチBSP(タップ付き穴から取り外し可能)

動作温度範囲:13~40℃(55~104℉)

到達圧力時騒音レベル:57dB

騒音レベル(防音カバー使用時):50dB

振動(吸気口フランジ):<4.5mm/s(rms)

重量:44Kg(97.0lb)

寸法:W170mm×D504mm×H251mm



・E2M28F

単相100V/200V、50Hz/60Hz

単相115V/200~240V、50Hz/60Hz、IEC

三相200~230V/380~460V、50Hz/60Hz



・E2M28F(フォンブリン仕様)

三相200~230V/380~460V、50Hz/60Hz

オプション及び予備部品

・E2M0.7・E2M1.5用

オイルミストフィルター:EMF3

防振ゴム(4個入り)

脱臭エレメント:EMF3用(5個パック)

オイルエレメント:EMF3用

ボディシール:EMF3用

クリーンオーバーホールキット

ブレードキット

オイル:Ultragrade15 1Lボトル

オイル:Ultragrade15 4Lボトル

電源ケーブル(PSE対応):100V、2m、3ピンプラグ付き、定格125V 15A

電源ケーブル(PSE対応):200V、2m、プラグなし、定格250V 10A



・E2M18・E2M28用

オイルミストフィルター:EMF20(低排気量向け)

オイルミストフィルター:EMF30

脱臭エレメント:EMF20用(5個パック)

オイルエレメント:EMF20用

オイルエレメント:EMF30用

ボディシール:EMF20用

3/4インチBSP-NW25(KF25)排気口アダプタ

防振ゴム(4個入り)

クリーンオーバーホールキット

ブレードキット

オイル:Ultragrade19 1Lボトル

オイル:Ultragrade19 4Lボトル

フォンブリンオイル:YVAC 06/6 1Kg

電源ケーブル:単相プラグなし

電源ケーブル:単相 USプラグ付き
