型式 EHシリーズ
メーカー エドワーズ(株)
この製品についての
お問い合わせはこちら

製品説明

EHシリーズは独特の流体力学駆動にあり、

効率的な動力伝動によってコスト、性能、コンパクトさの面でメリットを得ることができます。

バッキングポンプとして同時に起動し、ポンプのダウンタイムを短縮することができるため、

差圧の大きい環境での使用に適しています。



・用途

真空冶金

真空蒸留

真空パッケージ

鋼のガス抜き

コーティング

低密度風洞

宇宙シミュレーション

真空含浸

オイル乾燥およびガス抜き

薬剤フリーズドライ

工業用フリーズドライ



※製品画像はメーカーより許可を得て掲載しています

特徴

・ポンプダウン時間を最大50%短縮

特許取得済みの流体運動学ドライブにより、大気圧から作動することができます。

合計排気時間は、排気開始よりEHシリーズが支援できるため、最大50%削減でき貴重なプロセス時間を削減できます。

HKドライブを使用すると、ポンプは高圧で自動的に減速しポンプの加熱を防止します。



・過酷な用途でも堅牢な動作

シャフトシールは過酷な用途でもポンプ機構とギアボックスが相互汚染から保護される設計です。

吸気圧力の急激な変動にも対応しており、故障頻度の低減および全体的なプロセス性の改善ができます。



・自動で過負荷保護

ポンプの回転速度が変化することで、モーターを過負荷や加熱から保護し耐用年数が延びます。

内蔵流体運動学ドライブにより、自動的に高差圧で操作し非常に柔軟な作業が可能となります。



・シンプル構造で設置費用を削減

パイプライン、圧力スイッチ、インバーターが不要となり全体的な設置コストを削減可能です。

信頼性が高く堅牢な流体運動学ドライブにより、最小限のメンテナンスでシンプルかつ簡単に設置ができます。

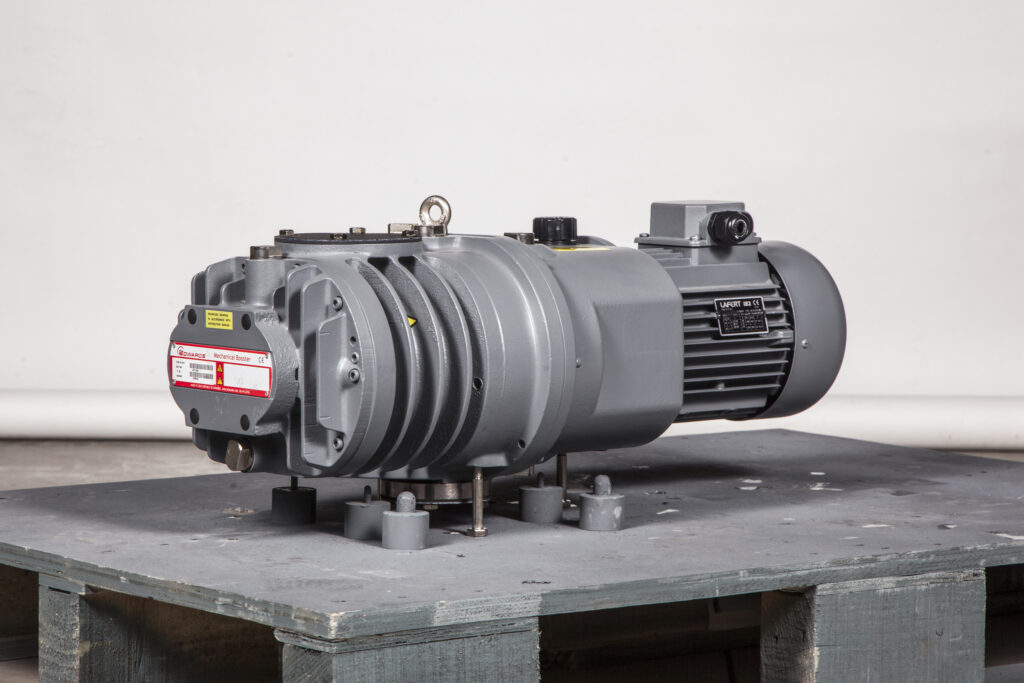

EH250/EH250F仕様

設定排気速度:50Hz⇒5,162L/min(310㎥/h) 60Hz⇒6,244L/min(375㎥/h)

吸気口径:ISO63

排気口径:ISO40

モーター定格:2.2kW

オイルタイプ(推奨):Ultragrade20

F仕様推奨オイル:フォンブリンYVAC16/6

オイル量:2.75L

冷却方式:空冷

推奨背圧ポンプ:E2M40

重量:69.0Kg

寸法:W305mm×D705mm×H272mm



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

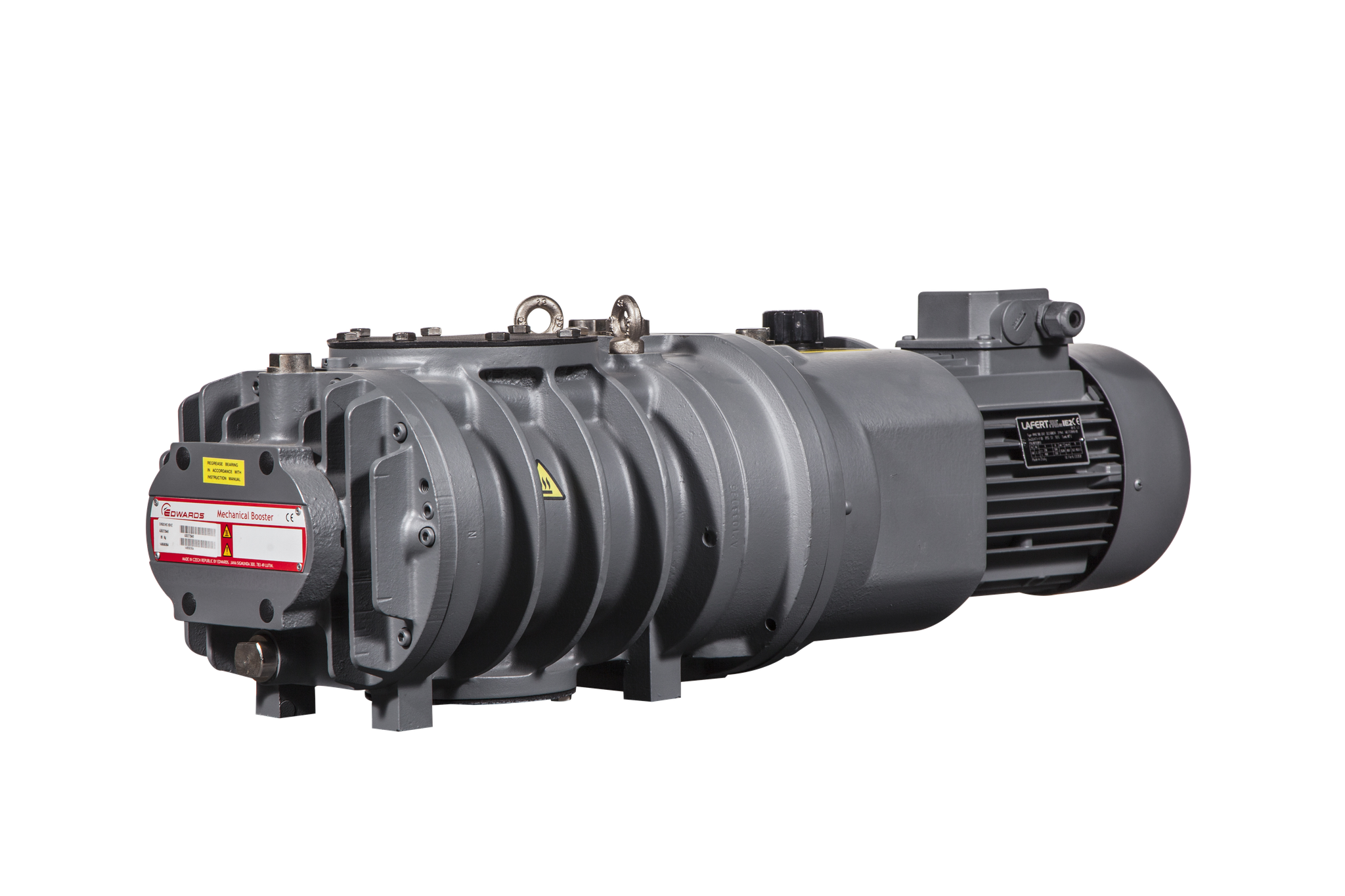

EH500/EH500F仕様

設定排気速度:50Hz⇒8,408L/min(505㎥/h) 60Hz⇒10,073L/min(605㎥/h)

吸気口径:ISO100

排気口径:ISO63

モーター定格:2.2kW

オイルタイプ(推奨):Ultragrade20

F仕様推奨オイル:フォンブリンYVAC16/6

オイル量:2.75L

冷却方式:空冷

推奨背圧ポンプ:E2M80

重量:106.0Kg

寸法:W305mm×D791mm×H265mm



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

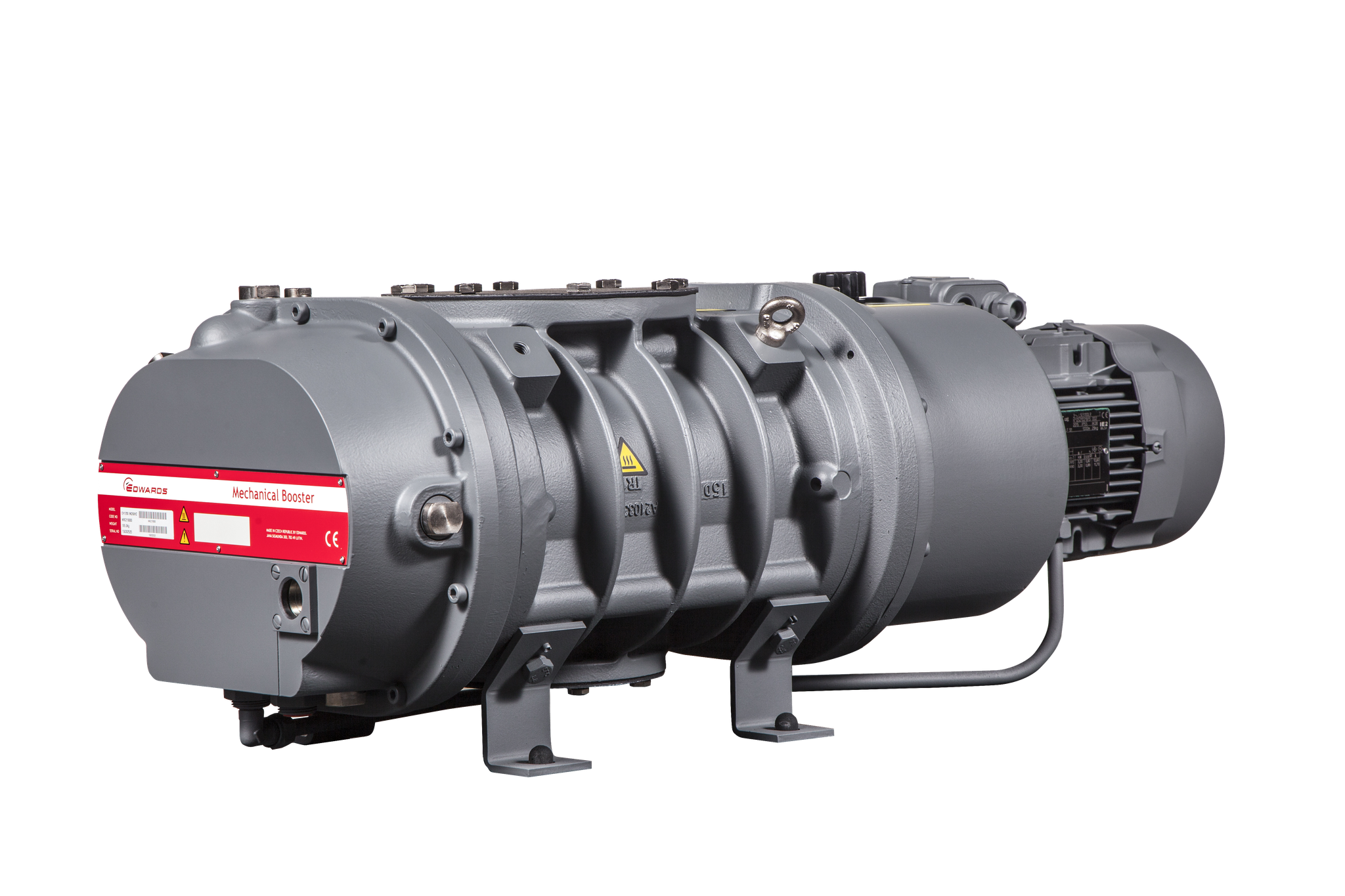

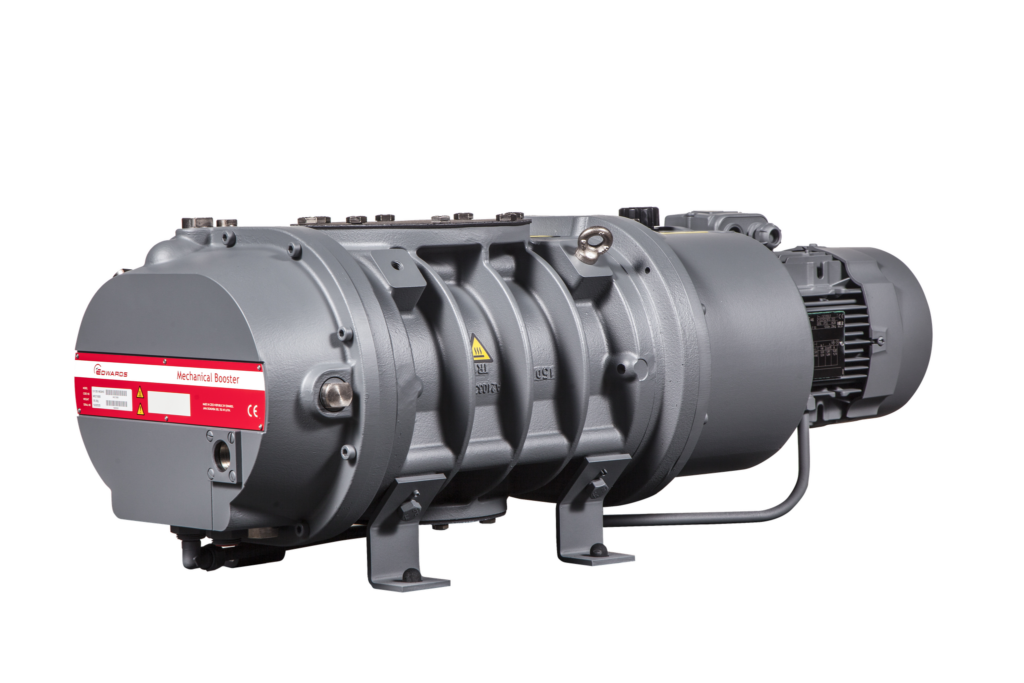

EH1200/EH1200F仕様

設定排気速度:50Hz⇒19,897L/min(1,195㎥/h) 60Hz⇒23,893L/min(1,435㎥/h)

吸気口径:ISO160

排気口径:ISO100

モーター定格:3kW

オイルタイプ(推奨):Ultragrade20

F仕様推奨オイル:フォンブリンYVAC16/6

オイル量:3.78L

冷却方式:水冷⇒2L/min(20℃)

推奨背圧ポンプ:E2M80

重量:149.0Kg

寸法:W380mm×D953mm×H334mm



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

EH2600/EH2600F仕様

設定排気速度:50Hz⇒43,124L/min(2,590㎥/h) 60Hz⇒51,782L/min(3,110㎥/h)

吸気口径:ISO160

排気口径:ISO100

モーター定格:11W

オイルタイプ(推奨):Ultragrade20

F仕様推奨オイル:フォンブリンYVAC16/6

オイル量:11.5L

冷却方式:水冷⇒4.2L/min(20℃)

推奨背圧ポンプ:E2M175

重量:401.0Kg

寸法:W522mm×D1,156mm×H479mm



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

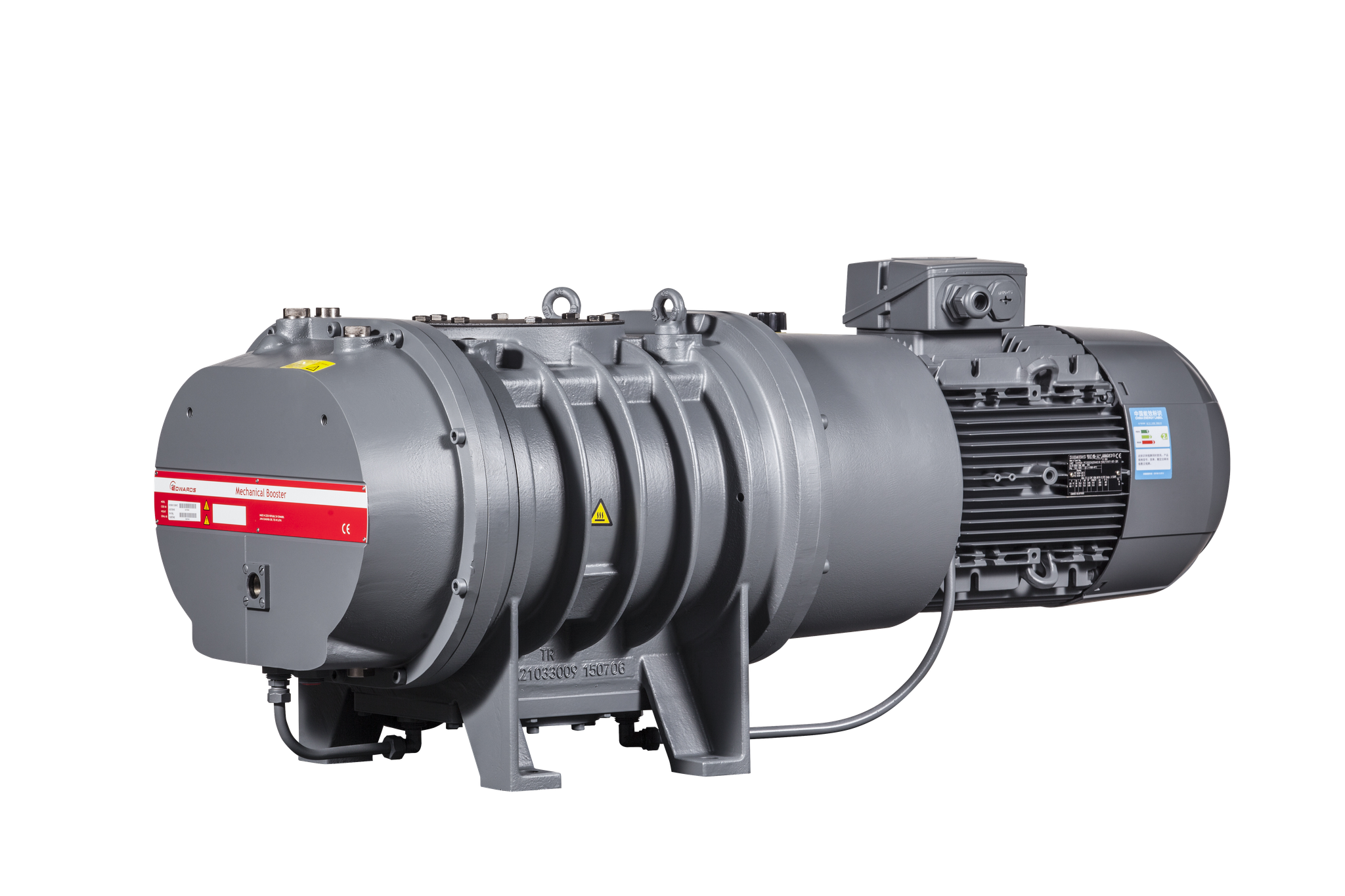

EH4200/EH4200F仕様

設定排気速度:50Hz⇒68,931L/min(4,140㎥/h) 60Hz⇒83,000L/min(4,985㎥/h)

吸気口径:ISO250

排気口径:ISO100

モーター定格:11W

オイルタイプ(推奨):Ultragrade20

F仕様推奨オイル:フォンブリンYVAC16/6

オイル量:11.5L

冷却方式:水冷⇒4.2L/min(20℃)

推奨背圧ポンプ:E2M275

重量:481.0Kg

寸法:W522mm×D1,336mm×H479mm



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

プロセス改善の一歩: EHシリーズによる効率的な動力伝動について

EHシリーズのポンプは、エンジンのようなもので、工場や研究所でエネルギーを効率的に動かす役割を果たしています。



1.モードセレクタ:

モードセレクタは、ポンプの動作モードを選ぶスイッチみたいなものです。

例えば、ポンプが「高速モード」で動くか、「低速モード」で動くかを選ぶことができます。

高速モードでは、ポンプはたくさんのエネルギーを使って、たくさんのガスを吸い込んで排出します。



2.ガスバラスト:

ガスバラストは、ポンプの中のガスを効率的に外に出す仕組みです。

ポンプがガスを吸い込むとき、ちょっとだけガスが中に残ります。

ガスバラストは、その残ったガスを素早く外に出して、ポンプの性能を良くします。

つまり、EHシリーズのポンプは、エネルギーを効率的に運ぶためのスーパーエンジンみたいなものです。ガスバラストとモードセレクタを使って、真空技術をサポートしています。
