型式 VDシリーズ Ver C.
メーカー ㈱アルバック
この製品についての
お問い合わせはこちら

製品説明

多目的なアプリケーションに対応:この油回転真空ポンプは、一般的な空気排気から可燃性ガスの排気など、さまざまな用途で使用できます。シール材やオイルを変更することで、さまざまなアプリケーションに適した設定に調整できます。これにより、異なる排気要件に柔軟に対応できます。

トップランナー規制に対応したマルチ電圧モーター:トップランナー規制に適したマルチ電圧モーターを搭載しており、異なる電圧と周波数に対応できます。

CEおよびcTVUus規格への適合:このポンプはCE規格に適合し、欧州連合諸国および欧州経済地域で使用できます。

また、cTVUus規格も取得しており、北米地域での使用が可能です。また、CCC対応モーターを採用しており、中国でも使用できます。

使い勝手の向上:VD Ver.Cはシリンダーとベーンの潤滑・気密を維持するためにオイルポンプを搭載しています。これにより、低真空領域でも安定して真空ポンプ油を供給し、高負荷時の焼き付きを防ぎます。設計もメンテナンス性を向上させるために工夫されており、給油口位置、排油口位置、真空ポンプ油のレベルゲージ、冷却水入口、冷却水出口など、メンテナンス作業を効率的に行えるようになっています。

200V系と400V系の入力電圧に対応可能です。これにより、さまざまな電源条件でポンプを使用できます。

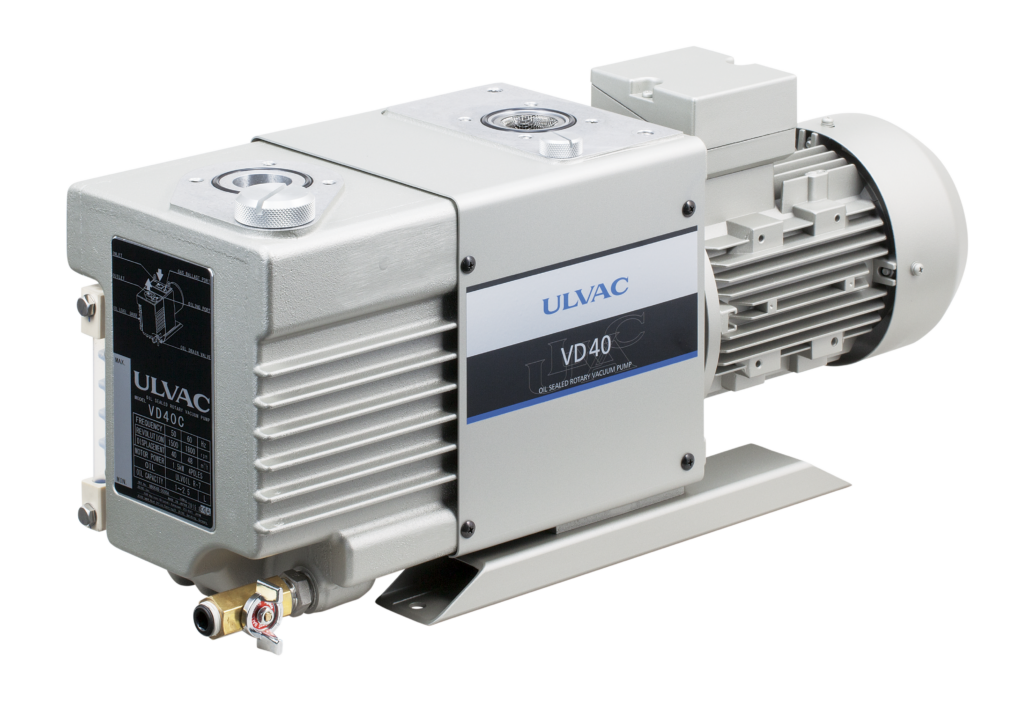

※製品画像はメーカーより許可を得て掲載しています

特徴

●高効率(IE3)マルチ電圧モータを採用:200~240V/380~460Vの幅広い電圧を1台のモータで対応します。

●強制給油方式を採用:大気圧付近でも排気速度が安定。大気⇔真空の繰り返し連続運転などに最適です。

●特殊用途向けオプション仕様:標準仕様の他、A仕様、B仕様、H仕様をご用意しています。



VD30C仕様

設計排気速度:50Hz: 30 m³/h (500 L/min)

       60Hz: 36 m³/h (600 L/min)

到達圧力:GP閉: 0.67 Pa以下

     GP開: 2.0 Pa以下

最大水蒸気許容圧力:GP開:50Hz:1300 Pa

              60Hz:1400 Pa

最大水蒸気処理量:GP開:50Hz: 190 g/h

             60Hz: 250 g/h

モータ:形式:全閉外扇形三相誘導電動機

高効率クラス:IE3

出力: 1.5 kW (4極)

電圧:50Hz: 200-240 V / 380-415 V (マルチ電圧モータ)

   60Hz: 200-240 V / 380-460 V (マルチ電圧モータ)

使用油:ULVOIL R-72、所要油量 1.0-2.5 L

冷却方式:空冷

吸気口径:VG40相当(KF40相当)

排気口径:VG40相当(KF40相当)

外形寸法:幅210 mm × 奥行660 mm × 高さ324 mm、質量58 kg

適合規格:CE/cTUVus、標準付属品は油1台分



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

VD40C仕様

設計排気速度:50Hz: 40 m³/h (670 L/min)

       60Hz: 48 m³/h (800 L/min)

到達圧力:GP閉: 0.67 Pa以下

     GP開: 2.0 Pa以下

最大水蒸気許容圧力:GP開:50Hz: 1360 Pa

              60Hz: 1760 Pa

最大水蒸気処理量:GP開:50Hz: 270 g/h

             60Hz: 410 g/h

モーター:形式:全閉外扇形三相誘導電動機

高効率クラス: IE3

出力: 1.5 kW (4極)

電圧:50Hz: 200-240 V / 380-415 V (マルチ電圧モータ)

   60Hz: 200-240 V / 380-460 V (マルチ電圧モータ)

使用油: ULVOIL R-72、所要油量2.5-4.0 L

冷却方式: 空冷

吸気口径: VG40相当 (KF40相当)

排気口径: VG40相当 (KF40相当)

外形寸法: 幅210 mm × 奥行680 mm × 高さ324 mm、質量60 kg

適合規格: CE/cTUVus、標準付属品は油1台分



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

VD60C仕様

設計排気速度:50Hz: 60 m³/h (1000 L/min)

       60Hz: 72 m³/h (1200 L/min)

到達圧力:GP閉: 0.67 Pa以下

     GP開: 2.0 Pa以下

最大水蒸気許容圧力:GP開:50Hz: 1320 Pa

              60Hz: 2800 Pa

最大水蒸気処理量:GP開:50Hz: 430 g/h

             60Hz: 1100 g/h

モーター:形式: 全閉外扇形三相誘導電動機

高効率クラス: IE3

出力: 2.2 kW (4極)

電圧:50Hz: 200-240 V / 380-415 V (マルチ電圧モータ)

   60Hz: 200-240 V / 380-460 V (マルチ電圧モータ)

使用油: ULVOIL R-72、所要油量2.5-4.0 L

冷却方式: 空冷

吸気口径: VG50相当 (KF50相当)

排気口径: VG40相当 (KF40相当)

外形寸法: 幅280 mm × 奥行761 mm × 高さ371 mm、質量90 kg

適合規格: CE/cTUVus、標準付属品は油1台分



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用

VD90C仕様

設計排気速度:50Hz: 90 m³/h (1500 L/min)

       60Hz: 108 m³/h (1800 L/min)

到達圧力:GP閉: 0.67 Pa以下

     GP開: 2.0 Pa以下

最大水蒸気許容圧力:GP開:50Hz: 970 Pa

              60Hz: 2820 Pa

最大水蒸気処理量:GP開:50Hz: 480 g/h

             60Hz: 1650 g/h

モーター:形式: 全閉外扇形三相誘導電動機

高効率クラス: IE3

出力: 3.7 kW (4極)

電圧:50Hz: 200-240 V / 380-415 V (マルチ電圧モータ)

   60Hz: 200-240 V / 380-460 V (マルチ電圧モータ)

使用油: ULVOIL R-72、所要油量2.5-4.0 L

冷却方式: 空冷

吸気口径: VG50相当 (KF50相当)

排気口径: VG40相当 (KF40相当)

外形寸法: 幅280 mm × 奥行831 mm × 高さ371 mm、質量113 kg

適合規格: CE/cTUVus、標準付属品は油1台分

※ VD90Cは、1,000 Pa 以上の圧力での連続運転は不可。

※ 出荷時の電圧は200VクラスのΔ結線となります。



※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
