型式 LIX-2シリーズ メーカー アドバンス理工㈱
- この製品についての
お問い合わせはこちら
製品説明
有機フィルムの厚さ方向、低膨張ガラス・金属等の微小熱膨張が最小分解能1nmで検出が可能です。
熱膨張の測定法は、押し棒式、光干渉法、望遠測長法、キャパシタ法などがあります。
最も高精度測定が可能とされている二重光路マイケルソンレーザ光干渉法を採用しています。
ゼロ摩擦平行移動ミラーの採用により、試料端面を球面加工するだけで簡単に測定することができます。
また、オプションの石英スペーサを使用して、フィルムに求められる厚さ方向の測定を温度可変しながら、測定することができます。
二重光路マイケルソンレーザ光干渉法熱膨張計LIX-2 は、業界唯一の市販モデルです。
【特許・規格】
JISR3251-1995に準拠 平行移動式試料ホルダ（特許）

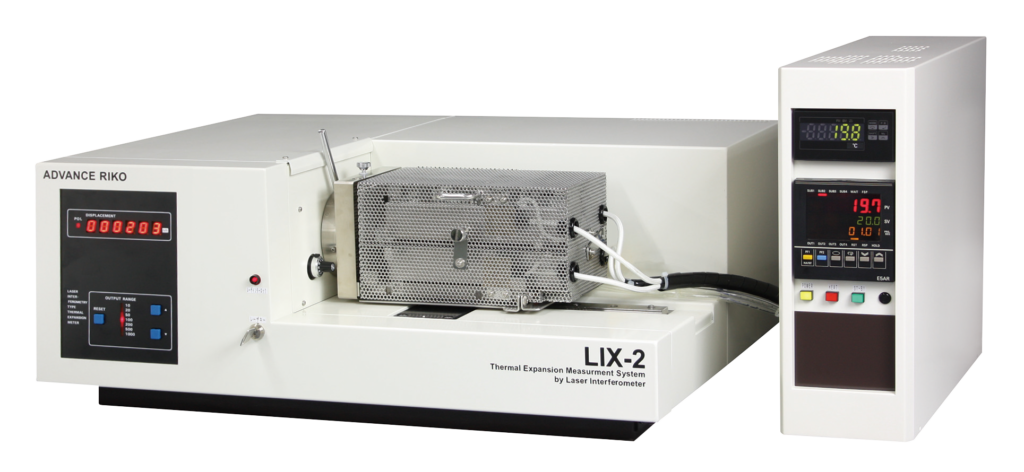

※製品画像はメーカーより許可を得て掲載しています
※機器のスペック仕様は、各メーカーのカタログ掲載値を引用
特徴
- 平行移動式試料ホルダにより安定した測定が可能
- 読み取り分解能1nm の超精密測定
- 石英試料を用いれば、厚さ50 ～ 500μmのフィルム、薄板の厚さ方向の測定も可能
- 有機フィルムの厚さ方向膨張測定
- 低膨張ガラスの高精度膨張測定
- 低膨張金属材料の品質管理測定
- 封止材の膨張測定
- 各種電子部材の精密熱膨張測定
- 標準熱膨張計の校正試料の測定
LIX-2M仕様
温度範囲：RT ～ 700℃
試料寸法：φ3～6㎜×長さ10㎜～15㎜ 長さ方向の両端は球面仕上げ
測定雰囲気：➀真空中 ➁低圧高純度Heガス中
測定方法：二重光路マイケルソン型レーザ光干渉方式
設置床面積：本体 約 W2000㎜ × D800㎜
LIX-2L仕様
温度範囲：－150 ～ 200℃
試料寸法：φ3～6㎜×長さ10㎜～15㎜ 長さ方向の両端は球面仕上げ
測定雰囲気：➀真空中 ➁低圧高純度Heガス中
測定方法：二重光路マイケルソン型レーザ光干渉方式
設置床面積：本体 約 W2000㎜ × D800㎜
